《2025年新课程示径学案作业设计九年级物理全一册苏科版》

17. 现有两个定值电阻甲、乙,甲标有“$10\ \Omega\ \ 1\ A$”,乙标有“$15\ \Omega\ \ 0.6\ A$”,把它们串联在同一电路中,电路两端允许加的最大电压为15V;把它们并联在同一电路中,干路中允许通过的最大电流为1.5A.

答案： 15；1.5

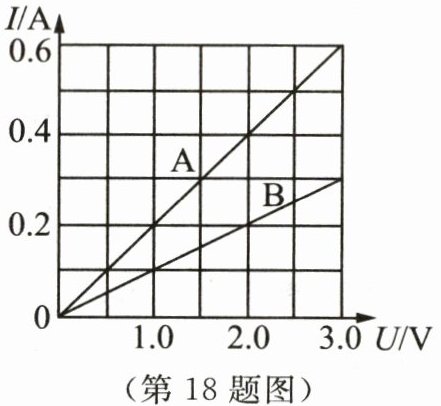

18. 在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示.由图可知,元件A的电阻为5$\Omega$;将A和B并联后接在电压为2 V的电源两端,则通过A和B的总电流是0.6A.

答案： 5；0.6

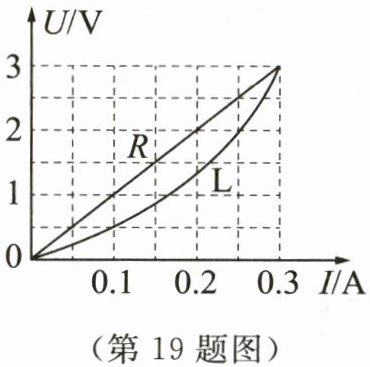

19. 如图所示是分别测量定值电阻R和小灯泡L两端电压和通过电流后得到的$U-I$图像.由图可知,定值电阻R的阻值为10$\Omega$;将这定值电阻与小灯泡串联在电源电压为1.5 V电路中,则电路中电流为______0.1A;若将该定值电阻与某一滑动变阻器串联,滑动变阻器的滑片在某两点间移动的时电阻减小了$5\ \Omega$,电路中电流增大了0.4 A,则滑动变阻器两端电压变化了______4V.

答案： 10；0.1；4

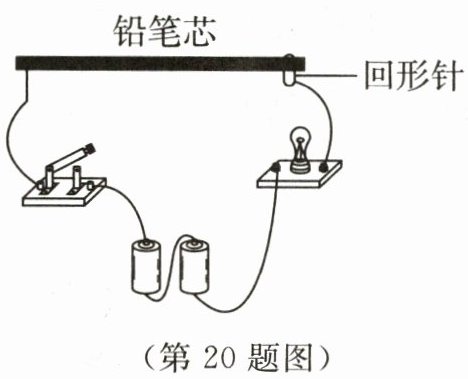

20. 如图所示是小明用身边的器材自制的简易调光灯,闭合开关,回形针向左移动的过程中灯泡亮度应该变亮(选填“变亮”“变暗”或“不变”);但小明发现灯泡的亮度变化不明显,他应该调换更______细(选填“粗”或“细”)的铅笔芯来做实验.如果断开开关,铅笔芯的电阻______不等于(选填“等于”或“不等于”)零.

答案： 变亮；细；不等于
