《2025年新课程示径学案作业设计九年级物理全一册苏科版》

14. 在“探究电流与电阻的关系”实验中,电路如图甲所示,多次改变电阻R的阻值,并记录对应的电流表示数,得到如图乙所示的电流随电阻R变化的图像.由图像可以得到电压表示数始终保持2.5V不变,为达到这一效果,滑片P需要适当调节(选填“保持不动”或“适当调节”);若将图像中点A、B所对应的电阻$R_A$、$R_B$串联使用,则通过它们的电流之比$I_A:I_B= $1:1.

答案： 2.5；适当调节；1:1

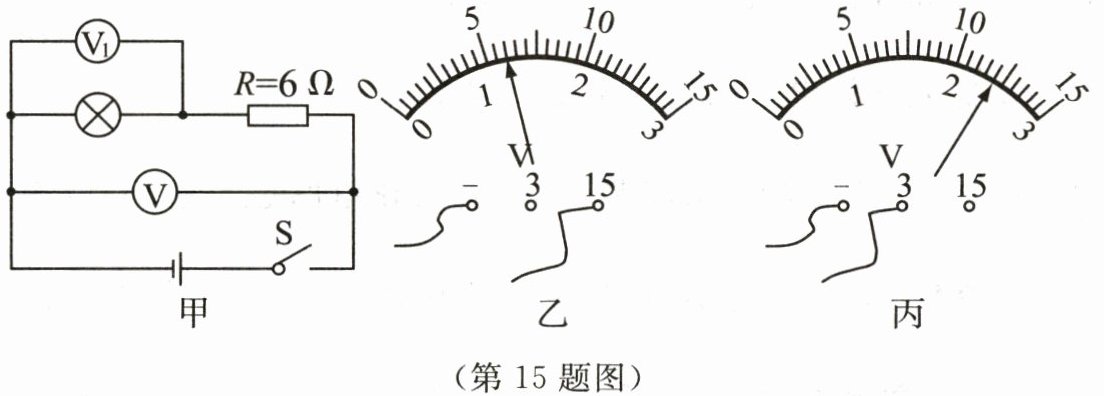

15. 在如图甲所示的电路中,开关S闭合时,电压表V和$V_1$的示数如图乙、丙所示,则电阻R两端的电压是3.6V,电路中的电流为______0.6A.

答案： 3.6；0.6

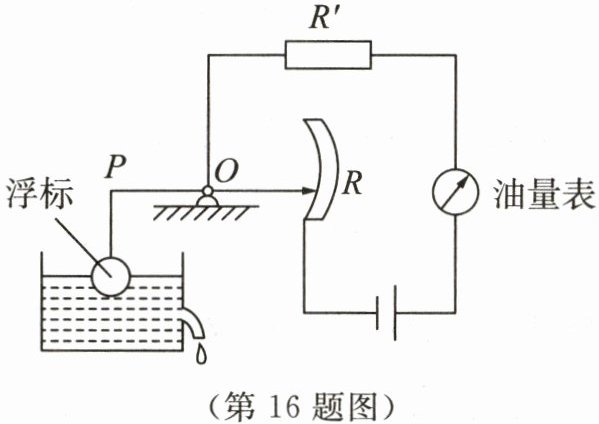

16. 如图所示是一种显示汽车油箱油量的装置图,其中滑杆P相当于滑动变阻器R的滑片,且滑杆P可绕支点O自由转动,$R^′$为定值电阻,图中油量表实质上是一个电流表(选填“电流表”或“电压表”)改装的;当油量减少时,油量表示数______变小(选填“变大”“变小”或“不变”);$R^′$在电路中的作用是______加满油(选填“加满油”或“用完油”)时起到保护作用.

答案： 电流表；变小；加满油
