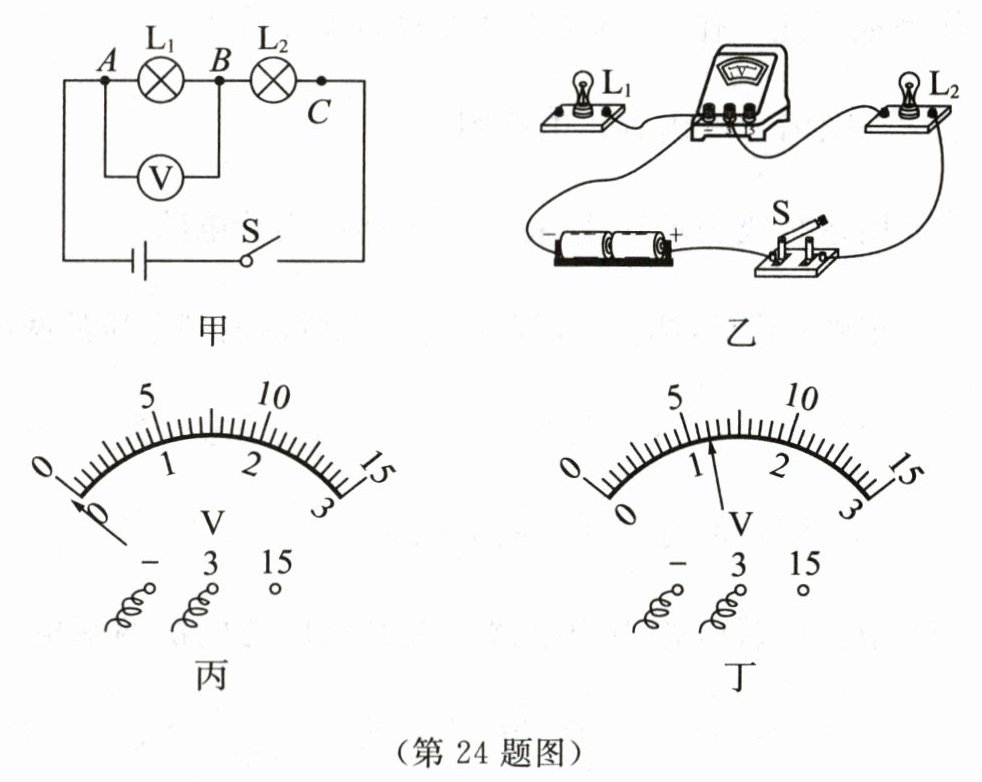

24. 小华只利用两节新的干电池,一个电压表,“2.5 V 0.3 A”的灯$ L_1,“3.8 V 0.3 A”$的灯$ L_2,$一个额定电压为 3 V 的小风扇,开关和导线若干,探究串联电路的电压特点.

(1)请用笔画线代替导线,根据图甲所示电路完成图乙中的实物连线.（答案略，按参考答案描述连线）
(2)闭合开关前,小华发现电压表指针如图丙所示,他必须进行的操作是______对电压表调零.
(3)调整完毕后,闭合开关,两灯均不亮,电压表示数为 3 V,若只有一处故障,则出现上述现象的原因是______$L_1$断路.
(4)排除故障后,测得电压表示数如图丁所示,则 A、B 两点间电压$ U_1= $______1.2V.
(5)为了简化操作步骤,小华仅将电压表一侧的导线从______$B$点改至 C 点,记录测得的电压$ U_2,$再将另一侧导线从______$A$改至$D$点,记录测得电压$ U_3,$比较______$U_1$、$U_2$、$U_3$的关系,可以初步得出串联电路的电压特点.
(6)为了使结论具有普遍性,利用现有器材,下一步的操作是______换用不同规格的灯泡或改变电源电压，多次实验.

答案： （1）从电源正极出发，依次连接开关$S$、灯泡$L_2$、灯泡$L_1$，回到电源负极，电压表并联在$L_1$两端。
（2）对电压表调零。
（3）$L_1$断路。
（4）1.2。
（5）$B$；$A$改至$D$点；$U_1$、$U_2$、$U_3$。
（6）换用不同规格的灯泡或改变电源电压，多次实验。
