《2025年新课程示径学案作业设计八年级物理上册苏科版》

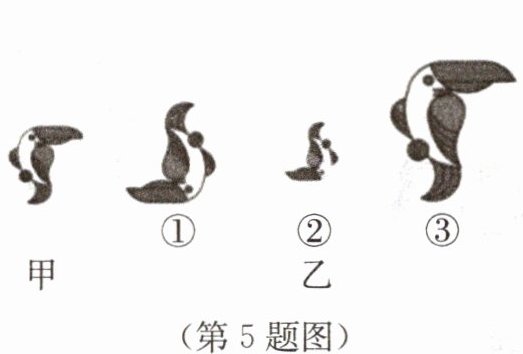

5. 将一玩具鹦鹉(如图甲所示)紧靠凸透镜,然后逐渐远离凸透镜的过程中,通过凸透镜观察到三个不同的像(如图乙所示),则三个像出现的先后顺序是(B)

A.①②③
B.③①②
C.①③②
D.③②①

答案： B

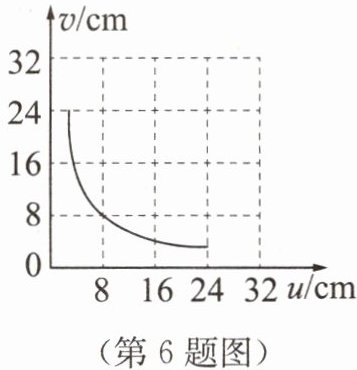

6. 小涵同学在“探究凸透镜成像的规律”实验中,绘制了如图所示的图像($v$表示像距,$u$表示物距),则该凸透镜的焦距为8cm；把物体从距凸透镜24 cm处移动到距凸透镜8 cm处的过程中,像的大小将变大(选填“变大”“变小”“先变小再变大”或“先变大再变小”).

答案： 8；变大

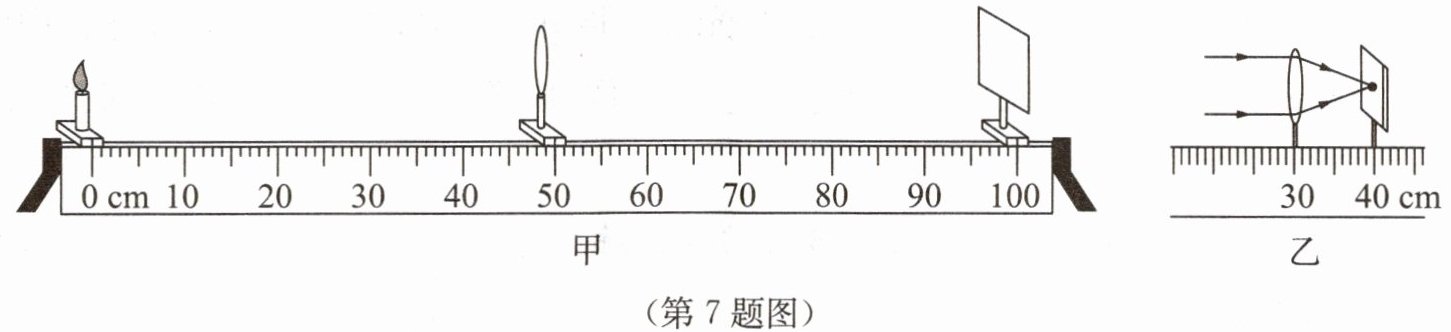

7. 小亮探究凸透镜成像规律的实验装置如图甲所示,光屏和蜡烛分别位于凸透镜两侧.

(1) 如图乙所示,该透镜的焦距是10.0cm.
(2) 如图甲所示,实验时,把光屏中心和蜡烛烛焰的中心调到凸透镜的主光轴上.
(3) 小亮把凸透镜固定在光具座上50.0 cm刻度线处,将蜡烛移至光具座上10.0 cm刻度线处,移动光屏,直到烛焰在光屏上成清晰的像,则该像是缩小(选填“放大”“等大”或“缩小”)的实像,此时光屏位置在63.0 cm刻度线处.
(4) 小亮将蜡烛从10.0 cm刻度线处移动到37.0 cm刻度线处时,若要让烛焰在光屏上能再次成清晰的像,光屏应向远离(选填“远离”或“靠近”)凸透镜方向移动；当光屏移动到光具座上90.0cm刻度线处时,烛焰在光屏上可成清晰、放大(选填“放大”“等大”或“缩小”)的实像.
(5) 蜡烛燃烧一段时间后会变短,烛焰的像会往上(选填“上”或“下”)偏离光屏中心.

答案：
(1) 10.0
(2) 主光轴
(3) 缩小
(4) 远离；90.0；放大
(5) 上
