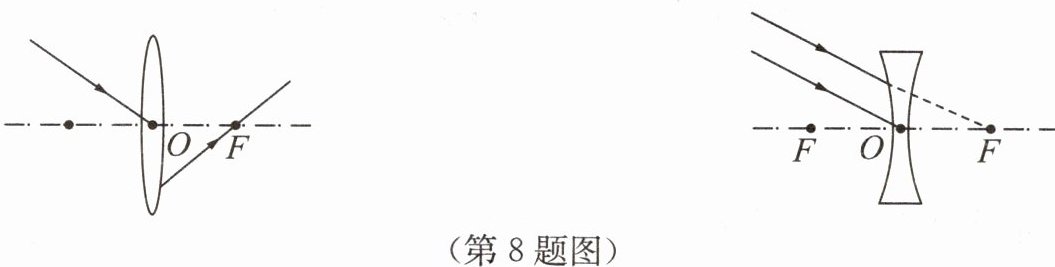

8. 完成图中光路。

答案： 对于左图（凸透镜）：
过光心的光线其传播方向不变，直接画出直线通过光心 $O$。
平行于主光轴的光线经凸透镜折射后过焦点 $F$，从左侧平行于主光轴入射的光线，经凸透镜折射后应通过右侧的焦点 $F$。
对于右图（凹透镜）：
延长线过另一侧焦点的光线经凹透镜折射后平行于主光轴，从左侧射向凹透镜，且入射光线延长线过左侧焦点 $F$（凹透镜虚焦点），经凹透镜折射后平行于主光轴射出。
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点 $F$，从左侧平行于主光轴入射的光线，经凹透镜折射后，折射光线的反向延长线应过左侧的焦点 $F$。
（画图时，实线用箭头表示光线方向，虚线表示反向延长线）

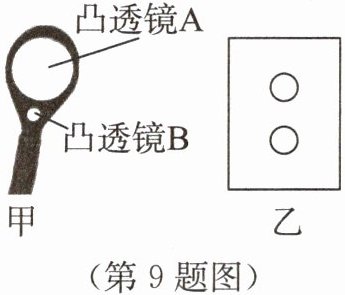

9. 如图甲所示,光学元件由两个凸透镜 $ A $、$ B $ 组成,$ A $ 的直径为 $ D $,$ B $ 的直径为 $ d $,将光学元件正对阳光,把一张白纸放在它的下方,在白纸上得到了如图乙所示的两个圆斑,圆斑的直径均为 $ d $,则下列说法正确的是 (A)

A.两个透镜的焦距可能相等
B.透镜 $ A $ 的焦距一定大于透镜 $ B $ 的焦距
C.光学元件远离白纸时,两个光斑一定同时变大
D.用光学元件观察同一物体时,透镜 $ A $ 所成的像一定比 $ B $ 的大

答案： A

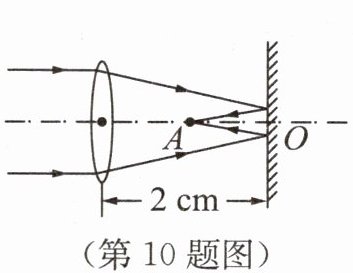

10. 如图所示,凸透镜的光心和平面镜相距 $ 2 \, cm $,平面镜垂直于凸透镜主光轴,一束平行于凸透镜主光轴的光射向透镜,经平面镜反射后会聚于两镜的中点 $ A $ 上,则此凸透镜的焦距为 (B)

A.$ 2 \, cm $
B.$ 3 \, cm $
C.$ 4 \, cm $
D.$ 6 \, cm $

答案： B

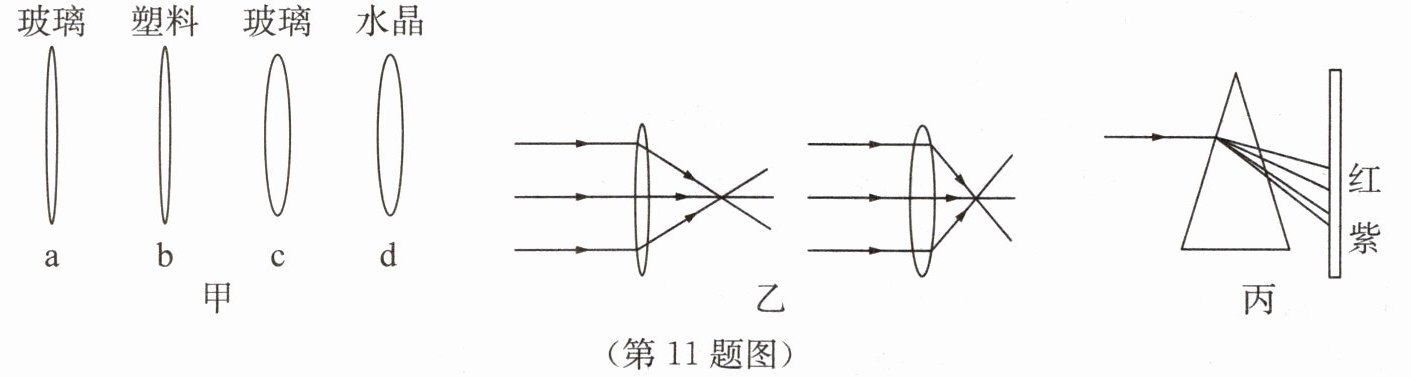

11. 小明想探究凸透镜的焦距大小与什么因素有关,于是他让平行光通过如图甲所示的四个透镜(其中 $ a $、$ b $ 和 $ c $、$ d $ 是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制成)。

(1)当与主光轴平行的光经过 $ a $、$ c $ 两凸透镜后会聚于焦点,如图乙所示,比较两次实验数据,可以得到的结论是在凸透镜的材料相同时,凸透镜表面越凸,凸透镜的焦距越小(选填“大”或“小”),会聚能力越强(选填“强”或“弱”)。
(2)如果要探究凸透镜的焦距大小与材料的关系,应选择 $ a $、$ b $ 两个透镜,这里主要用到的一个物理研究方法是控制变量法。
(3)如图丙所示是光的色散现象,如果分别用红光和紫光测同一个凸透镜的焦距,用红(选填“红”或“紫”)光测出的凸透镜焦距更大。
(4)小明用透镜 $ b $ 测焦距时发现边缘有一小块已经缺损,这会使测得的焦距不变(选填“变大”“变小”或“不变”)。

答案：
(1)小；强
(2)控制变量法
(3)红
(4)不变
