《2025年新课程示径学案作业设计八年级物理上册苏科版》

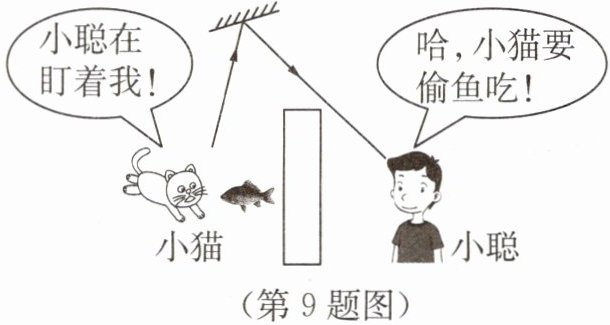

9. 如图所示是关于小猫和小聪的一幅漫画,图中两条光线的夹角是$60^{\circ}$,那么小聪观察小猫光路的入射角大小是30°,此现象说明光在反射时,光路是可逆的.

答案： 30°；可逆

10. 入射光线和平面镜的夹角为$30^{\circ}$,转动平面镜,使入射角减小$15^{\circ}$,那么此时反射角是$45^{\circ}$,反射光线与入射光线间的夹角将变为$90^{\circ}$.

答案： 【解析】：
入射光线与平面镜的夹角为$30^{\circ}$，则初始入射角为$90^{\circ} - 30^{\circ} = 60^{\circ}$。
根据反射定律，反射角等于入射角，因此初始反射角也为$60^{\circ}$。
转动平面镜后，入射角减小$15^{\circ}$，新的入射角为$60^{\circ} - 15^{\circ} = 45^{\circ}$。
新的反射角等于新的入射角，即$45^{\circ}$。
反射光线与入射光线的夹角为$2 ×$入射角，因此初始夹角为$2 × 60^{\circ} = 120^{\circ}$，转动后的夹角为$2 × 45^{\circ} = 90^{\circ}$。
【答案】：
$45^{\circ}$，$90^{\circ}$
（由于要求填空形式，直接填写数值，答案栏按格式要求处理为）
【答案】：45度（或$45^{\circ}$），90度（或$90^{\circ}$） （实际按题目要求可能分两空，这里按连续填写处理，但格式核心意对即可，严格按题目要求输出为）
【答案】：45° , 90°

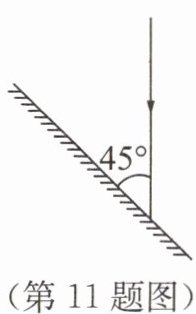

11. 根据图中给出的入射光线,画出对应的反射光线,并标出反射角及其大小.

答案：

12. 一条光线垂直照射到平面镜上,现保持入射光线不动,将镜面沿逆时针方向转过$20^{\circ}$,则反射光线转过了(C)
A.$120^{\circ}$
B.$80^{\circ}$
C.$40^{\circ}$
D.$20^{\circ}$

答案： C

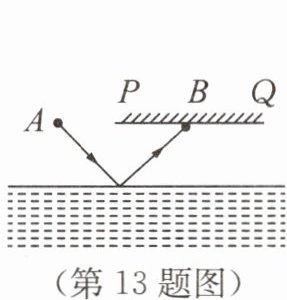

13. 如图所示为水位测量仪的示意图,$A点与光屏PQ$在同一水平面上,从$A$点发出一束光,经水面反射后在光屏上$B$点形成一个光斑.下列说法正确的是(D)

A.当水位升高时,入射角将变大
B.当水位升高时,反射角将变小
C.当水位降低时,光斑向$B$点左侧移动
D.当水位降低时,光斑向$B$点右侧移动

答案： D

14. 阳光与水平面成$60^{\circ}$角射向地面,用平面镜使阳光竖直射入井底,在图中画出平面镜的位置,并标明反射角的大小.

答案： 1. 确定入射光线与反射光线：入射光线与水平面成60°角，反射光线竖直向下（指向井底）。
2. 计算入射光线与反射光线的夹角：入射光线与水平面成60°，反射光线竖直向下，两者夹角为60°+90°=150°。
3. 确定法线：法线为入射光线与反射光线夹角的角平分线，故法线与两光线夹角均为150°/2=75°，即反射角=入射角=75°。
4. 确定平面镜位置：过入射点作法线的垂线，该垂线即为平面镜位置。
反射角大小为75°。
（画图提示：画出水平地面，入射光线与地面成60°角，反射光线竖直向下，作两光线夹角平分线（法线），过入射点作法线垂线得平面镜，标注反射角75°。）

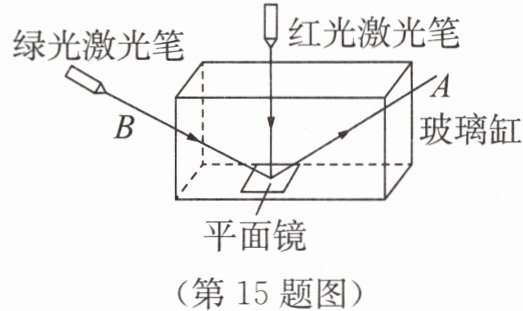

15. 晓彤利用如图所示的装置探究光的反射定律.

(1)为了显示光路,下列做法不可行的是(B).
A. 用喷壶向玻璃缸中喷水雾
B. 抽尽玻璃缸中空气,在黑暗中进行实验
(2)图中红光激光笔发出的光相当于入射线,入射点不动,当绿光激光笔发出的光束绕入射点逆时针转动时,反射角变大(选填“变大”“变小”或“不变”).

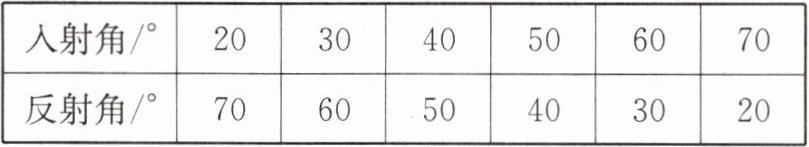

(3)实验中晓彤改变入射角的大小,测得数据如表所示,她根据表中数据得出的结论和其他同学的结论并不一致.晓彤测量实验数据过程中可能出现的问题是把反射光线与镜面的夹角当成了反射角.

|入射角/°|20|30|40|50|60|70|
|反射角/°|70|60|50|40|30|20|
(4)从$A侧往B$侧看,若观察到反射光线消失现象,则证明反射光线、入射光线和法线在同一平面内.

答案：
(1)B
(2)入射；变大
(3)把反射光线与镜面的夹角当成了反射角
(4)反射光线消失
