8. 按要求作图.

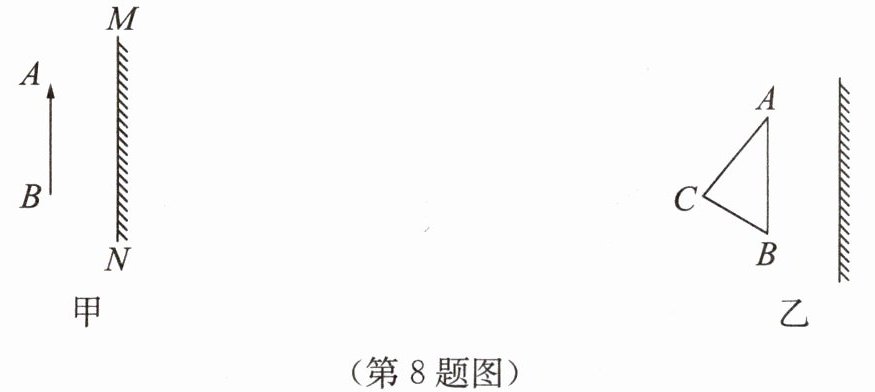

(1)根据平面镜成像特点,在图甲中作出物体 $AB$ 在平面镜 $MN$ 中所成的像 $A^{\prime}B^{\prime}$.
(2)在图乙中作出物体 $ABC$ 在平面镜中的像.

答案：

9. 小明同学喜欢阅读,他在墨家著作《墨经·经下》中读到“二临鉴(平面镜)而立,景到(影倒)”,在西汉刘安的《淮南万毕术》中读到“取大镜高悬,置水盆于其下,则见四邻矣……”.在五代时期名士谭峭所著《化书》中读到“以一镜照形,以余镜照影……是形也与影无殊,是影也与形无异”.诸多著作对平面镜成像的描述勾起他探究的欲望.

【问题】平面镜成像有何特点呢？

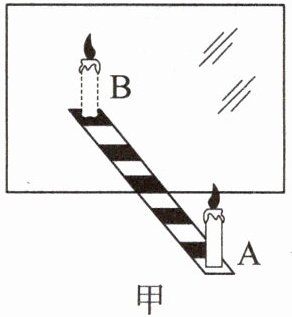

【证据】小明同学利用如图甲所示的装置进行探究.
(1)组装器材时,应使玻璃板与水平桌面______垂直.
(2)选用两根完全相同的蜡烛 A、B 是为了比较像与物的______大小关系；改变蜡烛 A 到镜面的距离,移动镜后的蜡烛 B,发现 B 总能与 A 的像完全重合,说明平面镜成像的大小与物体到镜面的距离______无关(选填“有关”或“无关”).

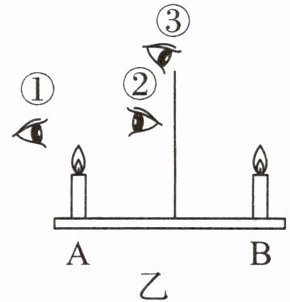

(3)为确定像的虚实,需在蜡烛 B 位置放一个光屏,并在图乙中的______②(选填数字序号)处观察光屏上是否有像.
(4)小明为了更好地研究像与物的位置关系,采用了彩色 LED 光源进行实验,现有“A、F、M、T、V、X”六种字母形状的光源供选择,你认为最佳选择是______F(选填字母).

【解释】……
【交流】

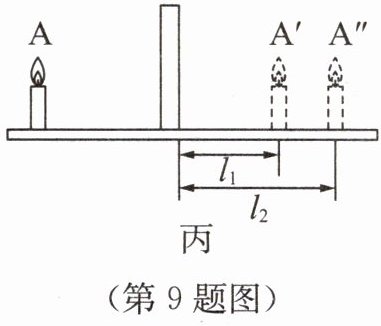

(5)小明采用厚玻璃板做实验,发现蜡烛 A 在玻璃板上有两个像,移动蜡烛 B 分别找到两个像的位置如图丙所示,测得两个像到平面镜的距离 $l_{1}= 1\ cm$、$l_{2}= 1.4\ cm$,由此可知玻璃板的厚度为______0.2 $cm$.
(6)根据实验的经验可知,如果白天在较暗的室内照镜子,为了更清楚看到自己的容貌,应该让______脸(选填“镜子”“脸”或“镜子和脸”)朝向窗户.

答案： 9.
(1)垂直
(2)大小；无关
(3)②
(4)F
(5)0.2
(6)脸
