《2025年新课程示径学案作业设计八年级物理上册苏科版》

1. 渔民用激光枪射鱼,应该使激光对准(A)
A.看到的鱼
B.看到的鱼的上方
C.看到的鱼的下方
D.看到的鱼的左上方

答案： A

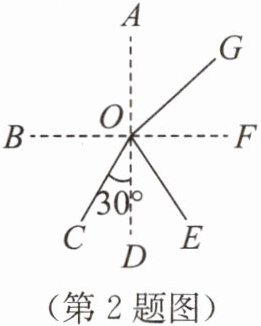

2. 如图所示是光在空气和水两种介质中传播的情形,下列说法不正确的是(C)

A.入射角等于 $30^{\circ}$
B.$AD$ 的右边是空气
C.$BF$ 是界面
D.折射角大于 $30^{\circ}$

答案： C

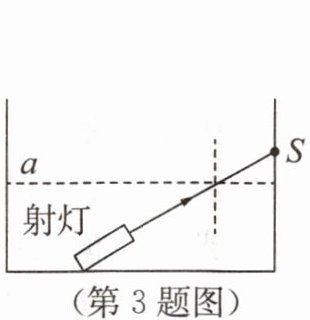

3. 如图所示,水池底部有一个小射灯,当池中无水时,岸上的人观察到池壁上的 $S$ 点被照亮,当池中水面达到 $a$ 时,人眼观察到池壁上 $P$ 点(未画出)被照亮,则下列说法正确的是(A)

A.$P$ 点在 $S$ 点上方
B.$P$ 点在 $S$ 点下方
C.$P$ 点和 $S$ 点是同一个点
D.无法确定 $P$ 点的位置

答案： A

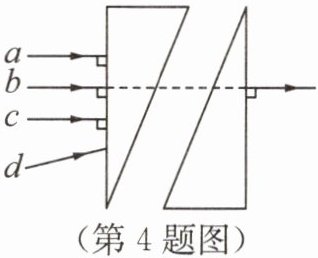

4. 将一长方形玻璃砖沿对角线切开,并分开一段距离放置,如图所示.四条光线沿图示位置入射,能得到右边出射光线的只可能是(B)

A.光线 $a$
B.光线 $b$
C.光线 $c$
D.光线 $d$

答案： B

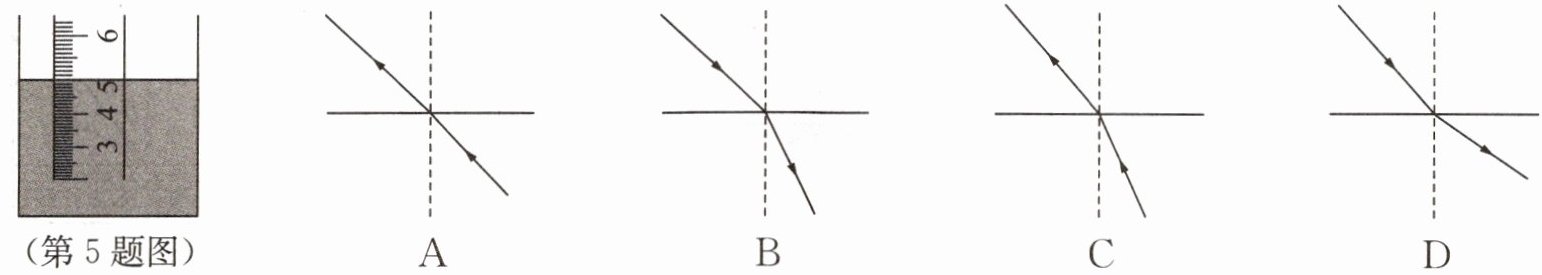

5. 如图所示,把直尺竖直插入水中,水面在 $5\mathrm{cm}$ 附近,可以看到直尺的水中部分刻度线变得密集了.下列四幅光路图,能够正确说明其道理的是(B)

答案： B

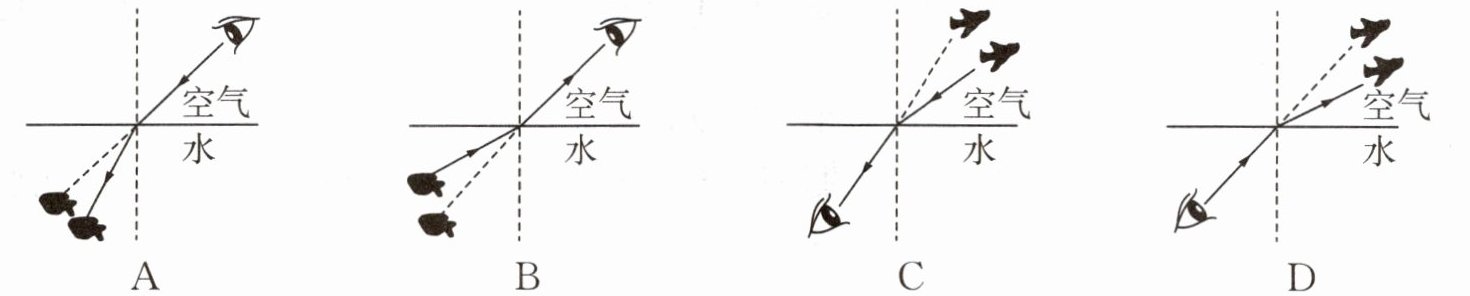

6. 游客站在岸上欣赏水中的金鱼,潜水员在水中观看空中的飞机,两种情况人眼看到的虚像与金鱼和飞机的真实位置都不同.下列能正确解释此现象的光路是(C)

答案： C

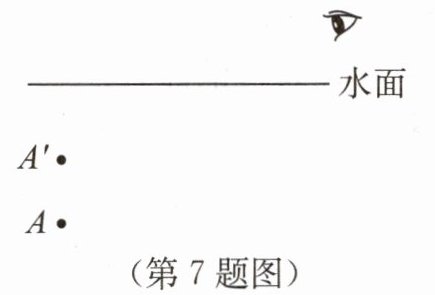

7. 清澈的水看似很浅,实则很深,不明水情擅自下水容易发生溺水事故.请在图中画出人眼看到池底 $A$ 的大致光路图($A'$ 是人眼看到的池底 $A$ 的像).

答案： 1. 连接眼睛与 $A'$ 点，该连线为折射光线的反向延长线方向。
2. 从 $A$ 点作与水面垂直的法线。
3. 根据折射定律，折射光线应更靠近法线（因为光从水进入空气，折射角大于入射角），所以从 $A$ 点出发的光线应在 $A'$ 与水面交点处向法线方向偏折，画出入射光线。
最终光路图应显示：
入射光线从 $A$ 到水面交点；
折射光线从水面交点到 $A'$ 的反向延长线；
标出法线及入射角、折射角方向（入射角小于折射角）。
（图示无法直接绘制，按上述步骤作图即可）

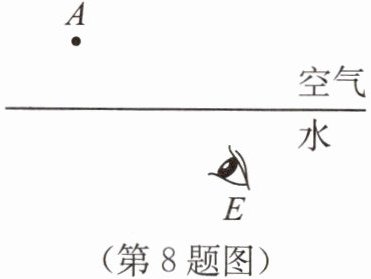

8. 如图所示,在水面下 $E$ 点处的潜水员看到岸上的路灯位于 $A$ 点处,请找出路灯的大致位置 $B$ 点,并画出光路图.

答案： 1. 连接A、E两点，交水面于O点（O为入射点）；
2. 过O点作垂直于水面的虚线（法线）；
3. 在法线左侧空气中，以O为端点画入射光线OB，使入射光线OB与法线的夹角（入射角）大于折射光线OE与法线的夹角（折射角）；
4. B点即为路灯实际位置。
光路图：
入射光线：BO（空气中，实线箭头从B到O）；
折射光线：OE（水中，实线箭头从O到E）；
法线：过O点垂直水面的虚线；
虚像光线：EO的反向延长线OA（虚线，A为虚像点）。
（注：B点在A点正下方，OB为实际入射光线，OE为折射光线，OA为反向延长线即视位置光线。）
