《2025年新课程示径学案作业设计八年级物理上册苏科版》

8. 如图所示,一只水鸟站在水中觅食,图中的黑影是由于光的直线传播形成的；倒影是因光的反射形成的虚像,且倒影看起来要“暗一些”,是因为有一部分光在水面处发生了折射而进入水中；人能从不同角度看见水鸟是由于光照射在鸟身上发生了漫反射.

答案： 直线传播；折射；漫反射

9. 下列现象：① 激光准直；② 水中倒影；③ 雨后彩虹；④ 灯下人影；⑤ 日食形成；⑥ 海市蜃楼；⑦ 黑板反光；⑧ 镜花水月.其中属于光的直线传播的是①④⑤；属于光的反射的是②⑦⑧；属于光的折射的是③⑥.

答案： 属于光的直线传播的是①④⑤；属于光的反射的是②⑦⑧；属于光的折射的是③⑥。

10. 一束光射入玻璃砖,与上表面的夹角为 $60^{\circ}$,则反射角为$30^{\circ}$.若使入射角的角度变化,则折射角的角度变化的大小与入射角的角度变化的大小不相同(选填“相同”或“不相同”).

答案： $30^{\circ}$；不相同

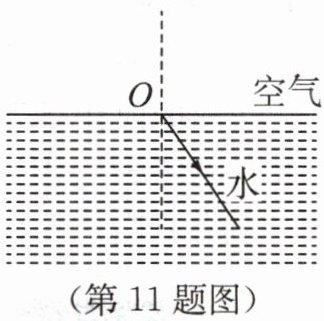

11. 当光线从水射向空气时,它的反射光线如图所示,请画出入射光线和折射光线.

答案： 答题步骤如下：
1. 以入射点$O$为端点，画一条与界面垂直的虚线作为法线。
2. 根据反射角等于入射角，在水中画出入射光线（反射光线与入射光线分居法线两侧，反射角等于入射角，已知反射光线，所以可画出对应的入射光线）。
3. 光从水斜射向空气中，折射角大于入射角，在空气中画出折射光线（折射光线与入射光线分居法线两侧）。
作答图：在给定图中画出水中指向入射点$O$的入射光线，以及空气中远离法线的折射光线 。

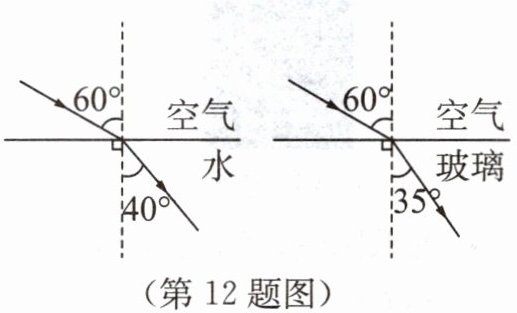

12. 小明在探究光的折射规律时,做了两个实验：让一束相同颜色的光以相同的入射角 $(60^{\circ})$ 斜射向水和玻璃,如图所示.对比两图,发现：由图可知，光以相同入射角（$60^{\circ}$）斜射向水和玻璃时，在水中折射角为$40^{\circ}$，在玻璃中折射角为$35^{\circ}$，对比两图发现：光从空气斜射入不同介质时，折射角不同（或光从空气斜射入水和玻璃，玻璃中的折射角更小）。

答案： 由图可知，光以相同入射角（$60^{\circ}$）斜射向水和玻璃时，在水中折射角为$40^{\circ}$，在玻璃中折射角为$35^{\circ}$，对比两图发现：光从空气斜射入不同介质时，折射角不同（或光从空气斜射入水和玻璃，玻璃中的折射角更小）。

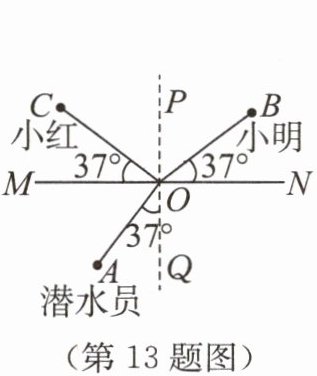

13. 如图所示,$MN$ 为水面,$PQ$ 为法线,水面下 $A$ 处有潜水员,水面上方 $B$、$C$ 处分别有小明和小红.他们分别通过水面观察对方,下列说法正确的是(C)

A.潜水员和小红看到的小明的像都是实像
B.潜水员看到小明的像是由于光的反射形成的
C.小红观察到小明像的光路中,$OC$ 是反射光线
D.潜水员和小明能互相看到对方的像,说明反射时光路是可逆的

答案： C

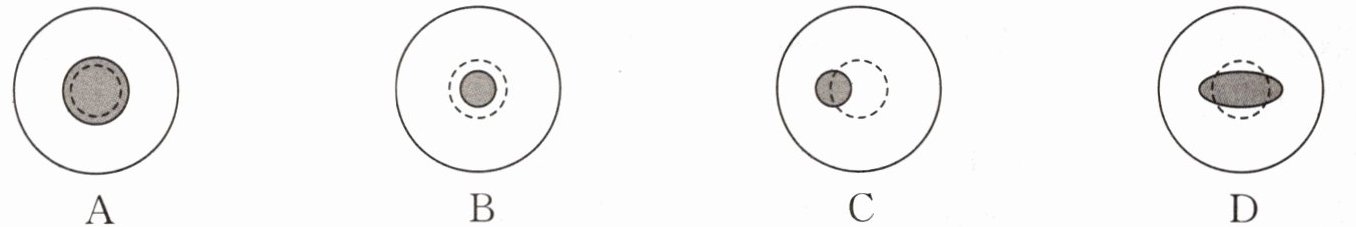

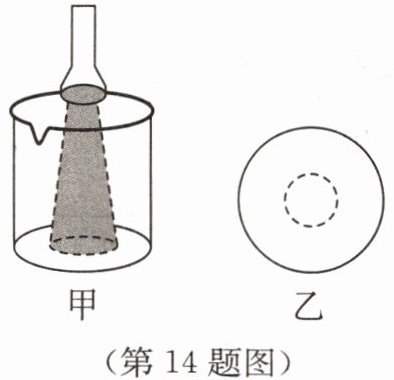

14. 如图甲所示,将一束光照射到一个空烧杯的底部.当烧杯中注满水时,杯底被照亮的范围用虚线圈出,如图乙所示.若只有半杯水,则烧杯底部被光照亮的范围(阴影部分)是(C)


A.
B.
C.
D.

答案： C

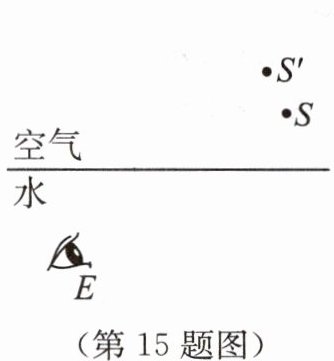

15. 如图所示,一名潜水员潜水时看到水面上有一只小鸟($S$ 点),$S'$ 是 $S$ 的像.请画出水下 $E$ 点处的潜水员看到 $S$ 点的光路图.

答案： 1. 连接 $E$ 点与 $S'$ 点，与水面交于点 $O$。
2. 画折射光线：从 $O$ 点向 $E$ 点画带箭头的直线。
3. 画入射光线：从 $S$ 点向 $O$ 点画带箭头的直线。
4. 在水面处画出法线（垂直于水面的虚线），使入射光线、折射光线分居法线两侧，且折射角小于入射角。
光路图如下（箭头由 $S$ 指向 $O$，再由 $O$ 指向 $E$）：
[此处因格式限制无法真正画图，实际答题时应按上述描述准确画出光路图，先确定 $S'$ 与 $E$ 连线确定折射点 $O$，再连接 $S$ 到 $O$ 作为入射光线，$O$ 到 $E$ 作为折射光线，并画出法线标出入射角和折射角]
