《2025年新课程示径学案作业设计八年级物理上册苏科版》

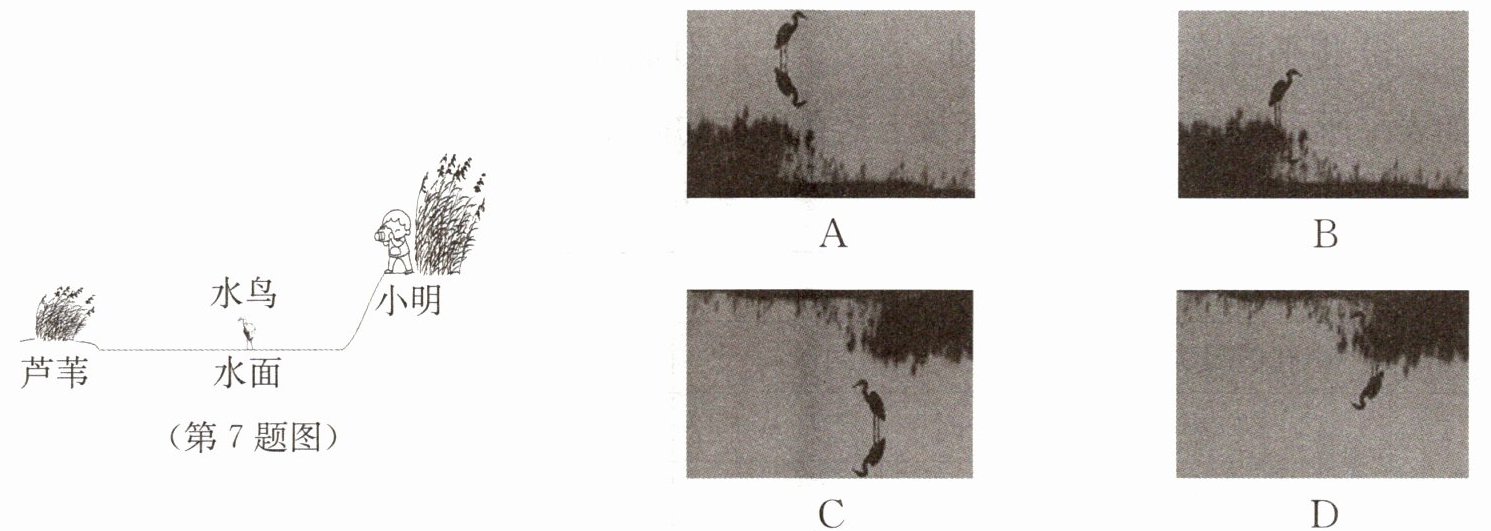

7. 如图所示是小明使用照相机拍摄水鸟照片的情景.若将拍摄的照片正放,则下列照片最符合实际的是(B)

答案： B

8. 小明根据所学的平面镜知识,设计了如图所示的水位测量仪,从 $ C $ 点发出一束与水平面成 $ 45^{\circ} $ 角且方向不变的激光,经水面反射后,在光屏上的 $ D $ 点形成一个光斑,光斑位置随水位变化而发生变化.若 $ C $ 点与水面相距 $ 3m $,则 $ C $ 与它在水中的像 $ C' $ 之间的距离为6 $ m $；若光斑 $ D $ 向左移动了 $ 1m $,则说明水位上升(选填“上升”或“下降”)了0.5 $ m $.

答案： $6$；上升；$0.5$

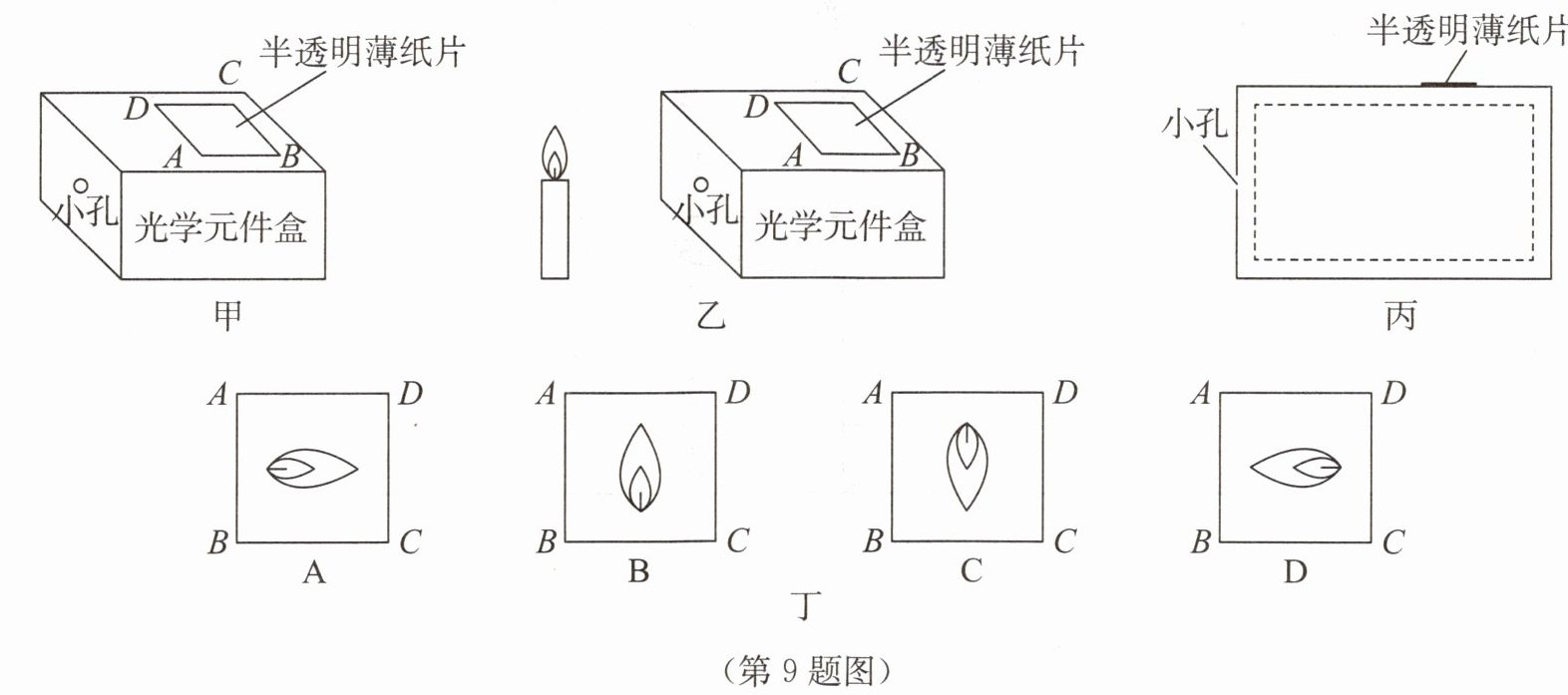

9. 科技活动月中,科创小组制作了一个长方体光学元件盒,如图甲所示,在盒子左侧开有一小孔；上表面右侧开有一正方形窗口,窗口上贴有一半透明薄纸片 $ ABCD $,其余部分处于密封状态.小明将一根点燃的蜡烛立在小孔正前方,如图乙所示,蜡烛的光经过小孔后全部被盒中的一块平面镜反射(图中未画出),在半透明薄纸片上形成烛焰的像.
(1) 半透明薄纸片上成的是实(选填“实”或“虚”)像.
(2) 请在图丙中画出平面镜所在的大致位置.
（在图丙中，平面镜大致沿盒子内部从左下到右上倾斜45°方向放置，位置在小孔右侧偏下方，使入射光线（从小孔进入）和反射光线（到半透明纸片）的角平分线为法线）
(3) 图丁中,C图呈现的是小明在半透明薄纸片上所看到的像的形状.
(4) 小明想到了以下一些方案,可能使半透明薄纸片上的像变大.你认为合理的两个是①③.
① 将蜡烛移向小孔
② 将小孔大小增大
③ 将平面镜靠近小孔移动
④ 将光学元件盒加高

答案：
(1) 实
(2) （在图丙中，平面镜大致沿盒子内部从左下到右上倾斜45°方向放置，位置在小孔右侧偏下方，使入射光线（从小孔进入）和反射光线（到半透明纸片）的角平分线为法线）
(3) C
(4) ①③
