《2025年学习之友九年级物理上册人教版》

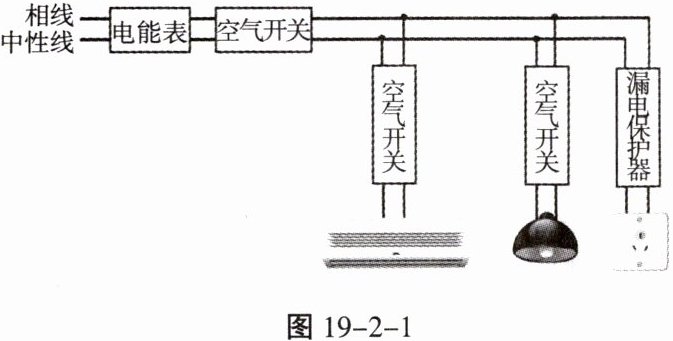

1. 如图19-2-1所示,是安装了空气开关和漏电保护器的住宅内配电系统,它们都是安全用电的小卫士。当家庭电路中用电器的总功率过大或发生短路时,空气开关会自动断开,对用电器起到保护作用；当站在地上的人使用插座时,不小心接触了相线,漏电保护器会迅速切断电路,对人体起到保护作用。

答案： 短路 断开 漏电保护器

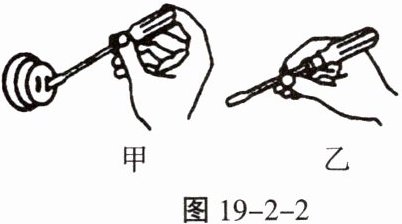

2. 如图19-2-2所示,测电笔是用来辨别相线和中性线的,如图19-2-2握测电笔方法正确的是甲(选填“甲”或“乙”)；若按正确的握法,发现氖管发光,则笔尖金属体接触的是相线。

答案： 辨别相线和中性线 甲 相

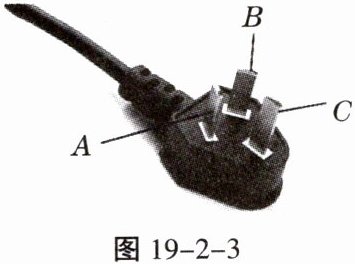

3. 如图19-2-3所示,A、B、C是家用电冰箱三线插头的三个插脚,关于这三个插脚的说法正确的是(D)

A.三个插脚一样长
B.此插头正常工作时,AC两插脚之间的电压为220V
C.插入插座时,插脚C与相线相接,B与中性线相接
D.当插入插座时,冰箱的金属外壳通过插脚C最先与大地相连

答案： D

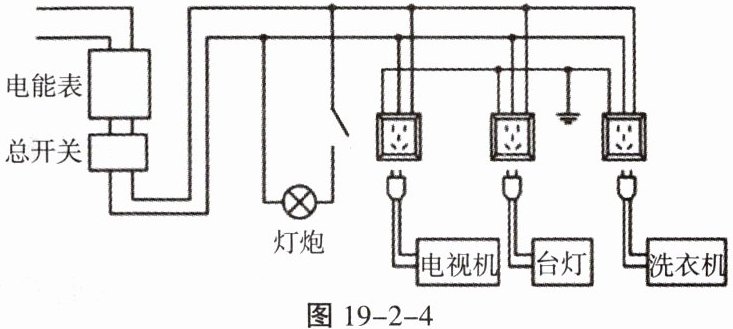

4. 如图19-2-4所示,为小明家的电路简化后的示意图,对于这个家庭电路,下列说法中正确的是(D)

A.电能表是测量家庭电路中用电器总电压的仪表
B.连接电路时可以将保护线和中性线互换
C.洗衣机的插头可以用两脚插头代替
D.插座的“两孔”和“三孔”是并联的

答案： D

5. 在家庭电路中,插头与插座接触不良有时会将插孔烧焦,如图19-2-5所示。关于该现象的形成,下列分析正确的是(B)

A.接触不良会使接触处的电流明显变大
B.接触不良会使接触处的电阻变大
C.接触不良导致电路短路将插孔烧焦
D.插孔处的电压过大导致插孔被烧焦

答案： B
