《2025年学习之友九年级物理上册人教版》

1. 串联电路中,各处电流一定相等；并联电路中各支路电流可能相等，也可能不相等。(均选填“一定相等”“可能相等,也可能不相等”或“一定不相等”)

答案： 一定相等 可能相等，也可能不相等

2. 图 15-5-1 中导线 A 处直径大于 B 处,如果通过导线 A 的电流为 $ I_1 $,通过导线 B 的电流为 $ I_2 $,则它们的大小关系是 $ I_1 $=$ I_2 $(选填“＜”“＞”或“=”)。

答案： =

3. 有两个灯泡连接在同一电路中,用电流表测得通过 $ L_1 $ 的电流为 $ 0.4 \, A $,通过 $ L_2 $ 的电流为 $ 0.3 \, A $,由此可以判断这两只灯泡的连接方式是并联。

答案： 并

4. 节日彩灯是由多个小灯泡串联而成的。如果电源插头处电流为 $ 200 \, mA $,则通过每只灯的电流为0.2A；如果其中一个小灯泡的灯丝断了,则其他的小灯泡不能(选填“能”或“不能”)发光。

答案： 0.2 不能

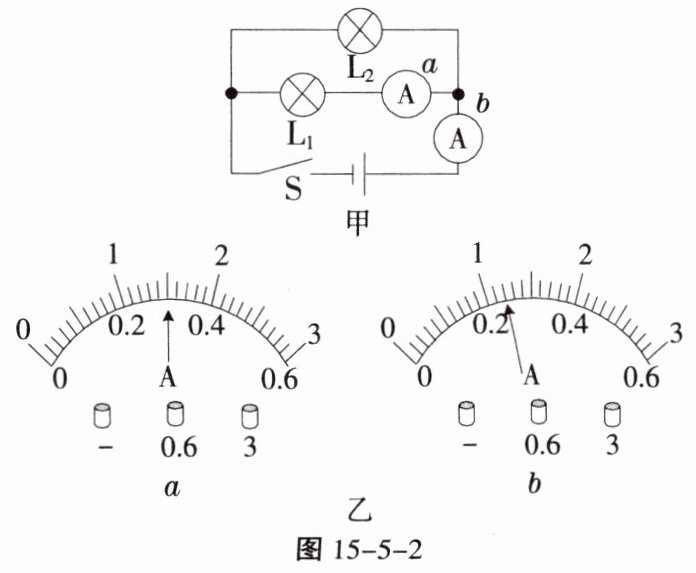

5. 如图 15-5-2 甲所示电路,当开关 S 闭合后,电流表的指针偏转如图 15-5-2 乙所示,

其中 a 电流表测量的是通过L₁(选填“电源”“$ L_1 $”或“$ L_2 $”)的电流,b 电流表的示数应为1.2A,通过 $ L_2 $ 的电流是0.9A。

答案： 本题可根据并联电路的电流特点以及电流表的读数方法进行求解。
步骤一：判断$a$电流表测量的对象
由电路图可知，两灯泡并联，电流表$a$串联在$L_{1}$支路中，所以$a$电流表测量的是通过$L_{1}$的电流。
步骤二：确定$b$电流表的示数
电流表$b$串联在干路中，测量干路电流。
根据并联电路的电流特点：干路电流等于各支路电流之和，可知$b$电流表的量程为$0\sim3A$，分度值为$0.1A$，其示数$I = 1.2A$。
电流表$a$的量程为$0\sim0.6A$，分度值为$0.02A$，其示数$I_{1}=0.3A$。
步骤三：计算通过$L_{2}$的电流
根据并联电路电流规律$I = I_{1}+I_{2}$（其中$I$为干路电流，$I_{1}$为$L_{1}$支路电流，$I_{2}$为$L_{2}$支路电流），可得通过$L_{2}$的电流：
$I_{2}=I - I_{1}=1.2A - 0.3A = 0.9A$
综上，答案依次为：$\boldsymbol{L_{1}}$；$\boldsymbol{1.2}$；$\boldsymbol{0.9}$ 。

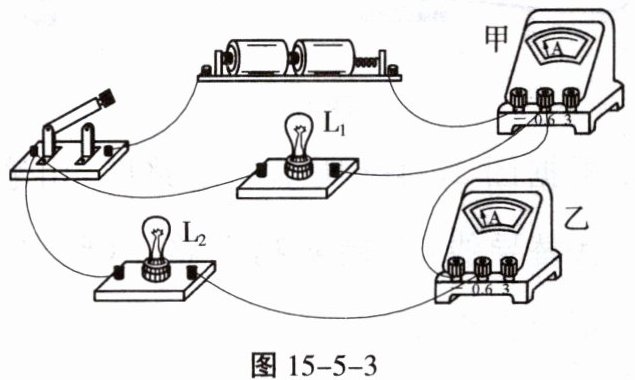

6. 如图 15-5-3 所示的实物电路中,当开关闭合时,甲电流表的示数为 $ 0.5 \, A $,乙电流表的示数为 $ 0.2 \, A $,则下列判断正确的是(B)

A.通过灯 $ L_1 $ 的电流为 $ 0.5 \, A $
B.通过灯 $ L_1 $ 的电流为 $ 0.3 \, A $
C.通过灯 $ L_2 $ 的电流为 $ 0.7 \, A $
D.通过灯 $ L_2 $ 的电流为 $ 0.3 \, A $

答案： B

7. 如图 15-5-4 所示电路,开关闭合后发现 $ L_1 $ 比 $ L_2 $ 亮,则下列判断正确的是(D)

A.$ L_1 $ 的电流比较大
B.$ L_2 $ 的电流比较大
C.可能是 $ L_2 $ 的灯丝断了
D.两灯的电流一样大

答案： D

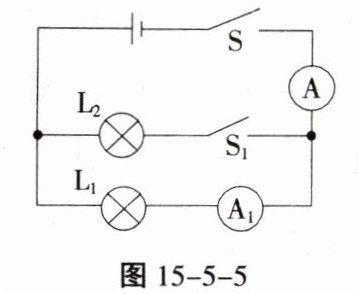

8. 如图 15-5-5 所示,电源电压保持不变。闭合开关 S 后,开关 $ S_1 $ 由断开到闭合,下列说法中正确的是(C)

A.电流表 $ A_1 $ 示数变大,电流表 A 示数也变大
B.电流表 $ A_1 $ 示数变小,电流表 A 示数也变小
C.电流表 $ A_1 $ 示数不变,电流表 A 示数变大
D.电流表 $ A_1 $ 示数不变,电流表 A 示数变小
选择理由：__。

答案： C 选择理由:在这个并联电路中，开关S₁控制L₂，并联电路中各支路相互独立，所以S₁断开到闭合，L₁的电流不受影响，电流表Ⓐ₁读数不变，而由于总电流等于各支路电流之和所以干路上的电流表Ⓐ读数变大
