《2025年学习之友九年级物理上册人教版》

1. 将$R_{1}= 8\Omega和R_{2}= 4\Omega的电阻串联后接于24V$的电源上,则：电路总电阻是12 Ω,电路总电流是2A,$R_{1}$两端的电压是16V,$R_{2}$两端的电压是8V。

答案： 12 Ω 2 16 8

2. 有两个电阻$R_{1}和R_{2}$串联在电路中,它们的阻值之比是$5:3$；则通过它们的电流之比是1:1,它们两端的电压之比是5:3。

答案： 1:1 5:3

3. 灯泡$L_{1}$、$L_{2}$并联后接在电源两端,电源电压为$6V$,$L_{1}的电阻为12\Omega$,通过$L_{2}的电流为0.3A$,则$L_{2}$的阻值为20$\Omega$,通过干路的电流为0.8A。

答案： 20 0.8

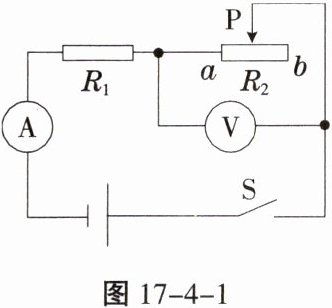

4. 如图17-4-1所示,电源保持$6V$的电压不变,开关$S$闭合后,电流表的示数是$0.2A电压表的示数为2V$,则电阻$R_{1}$的阻值是20$\Omega$；将滑动变阻器$R_{2}的滑片由a向b$移动的过程中,电流表的示数将变小,电压表的示数将变大。(后两空均选填“变大”“变小”或“不变”)

答案： 20 变小 变大

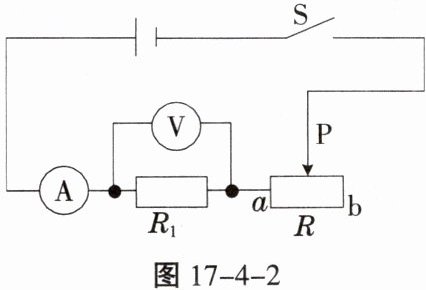

5. 在如图17-4-2所示的电路中,$R_{1}= 2\Omega$,现将$R_{1}换成4\Omega的电阻R_{2}$,为保持电压表的示数不变,滑动变阻器滑片$P$应该(B)

A.向$a$端滑动
B.向$b$端滑动
C.保持原位不动
D.不可能使电压表示数不变

答案： B

6. 教室里装有多盏电灯,如果再多开一盏灯则教室内电路的(C)
A.总电阻增大
B.总电压增大
C.总电流增大
D.总电压、总电流都不变

答案： C

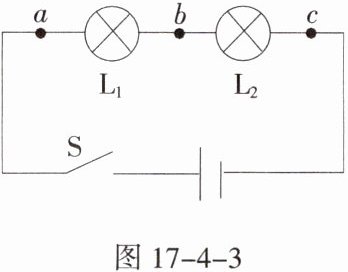

7. 如图17-4-3所示,电源电压为6V,闭合开关S后,发现两灯均不亮。这时若用电压表测a、b两点间的电压示数为0,测b、c两点间的电压,示数为6V,则表明电路发生的故障是L₂ 断路。若换用电流表并联在电路中排查故障,则电流表并在bc(选填“ab”或“bc”)两点间时,小灯泡会亮起一盏。

答案： L₂ 断路 bc

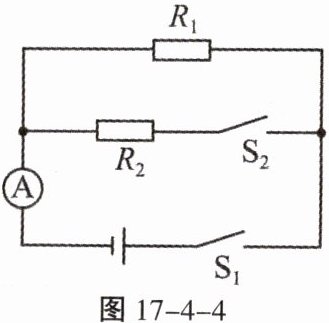

8. 如图17-4-4所示的电路中,$R_{1}$、$R_{2}$为定值电阻,$R_{1}= 10\Omega$。只闭合开关$S_{1}$时,电流表的示数为$0.4A$；当$S_{1}$、$S_{2}$均闭合时,电流表的示数为$0.6A$。求：

(1)电源电压。
(2)定值电阻$R_{2}$的阻值。

答案： 1. （1）求电源电压：
解：只闭合$S_{1}$时，电路为$R_{1}$的简单电路，根据欧姆定律$I = \frac{U}{R}$，可得电源电压$U = I_{1}R_{1}$。
已知$I_{1}=0.4A$，$R_{1}=10\Omega$，则$U = 0.4A×10\Omega=4V$。
2. （2）求定值电阻$R_{2}$的阻值：
解：当$S_{1}$、$S_{2}$均闭合时，$R_{1}$与$R_{2}$并联，电流表测干路电流$I = 0.6A$。
因为并联电路中各支路独立工作、互不影响，所以通过$R_{1}$的电流不变，仍为$I_{1}=0.4A$。
根据并联电路的电流特点$I = I_{1}+I_{2}$，可得通过$R_{2}$的电流$I_{2}=I - I_{1}=0.6A - 0.4A = 0.2A$。
又因为并联电路中各支路两端的电压相等，都等于电源电压$U = 4V$，再根据欧姆定律$R=\frac{U}{I}$，可得$R_{2}=\frac{U}{I_{2}}$。
把$U = 4V$，$I_{2}=0.2A$代入，得$R_{2}=\frac{4V}{0.2A}=20\Omega$。
综上，（1）电源电压为$4V$；（2）定值电阻$R_{2}$的阻值为$20\Omega$。
