《2025年学习之友九年级物理上册人教版》

1. 串联电路电源两端的电压等于串联的各用电器两端的电压之和；并联电路中,各个支路用电器两端的电压与电源两端电压相等；家用电器之间是并联(选填“串联”或“并联”)连接的。

答案： 串联的各用电器两端的电压之和 相等 并联

2. 一般手电筒中是把两节干电池串联起来,它们提供的电压是3V,若需要一个提供9 V电压的电源,则需要把6节干电池串联起来。

答案： 3 6

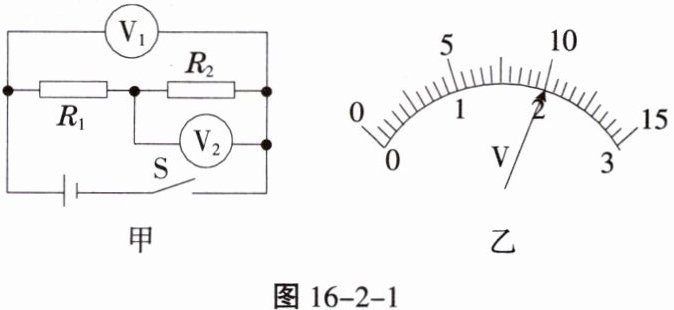

3. 如图16-2-1甲所示的电路,当闭合开关S后,两个电压表指针偏转均如图乙所示,则电阻$R_1$和$R_2$两端的电压分别为(A)

A.8 V 2 V
B.10 V 2 V
C.2 V 8 V
D.2 V 10 V

答案： A

4. 若将20只完全相同的灯泡串联接在220 V的电路中,则每只灯泡两端的电压为11V,若将这20只完全相同小灯泡并联在电压为110 V的电路中,则每只灯泡两端的电压为110V。

答案： 11 110

5. 如图16-2-2所示,两灯泡$L_1$和$L_2$是串联的,电压表测的是$L_2$两端的电压,电压表的示数为2.4 V,电源电压为6 V,则灯$L_1$两端电压为3.6V。

答案： 串 L₂ 3.6

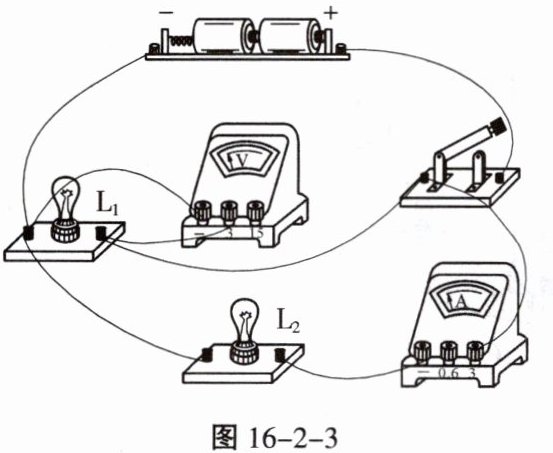

6. 如图16-2-3所示的电路,闭合开关,两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,电流表指针仍有示数,造成此现象的原因可能是(A)

$A. L_1$断路
$B. L_2$断路
$C. L_1$被短接
$D. L_2$被短接

答案： A

7. 用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,则由此可判断出两盏电灯的连接方式是(C)
A.一定是串联
B.一定是并联
C.串并联都有可能
D.无法判断

答案： C

8. 某同学在做电学实验时,不慎将电压表和电流表的位置对换,连接成图16-2-4所示电路。若开关闭合,其后果是(A)

A.电压表不会烧坏,电流表可能烧坏
B.两表不会被烧坏
C.电流表不会烧坏,电压表可能烧坏
D.两表会被烧坏

答案： A
