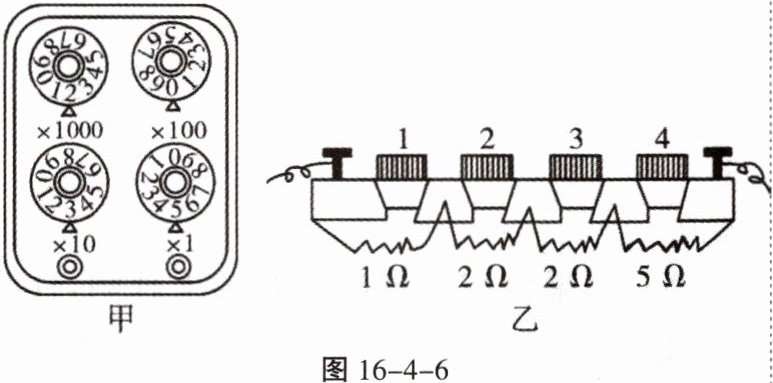

7. 图 16 - 4 - 6 中,甲电阻箱的示数为2035$ \Omega $。图乙为插入式电阻箱的结构示意图,当铜塞全部插入时,两接线柱间的电阻为0$ \Omega $；现要使两接线柱间的电阻为 $ 4 \ \Omega $,则应拔出2 和 3号铜塞。

答案： 2035 0 2 和 3

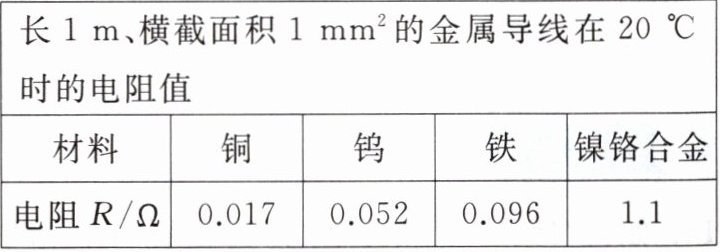

8. 根据下表提供的信息,你认为适合做滑动变阻器电阻丝的是(D)

A.铜
B.钨
C.铁
D.镍铬合金

答案： D

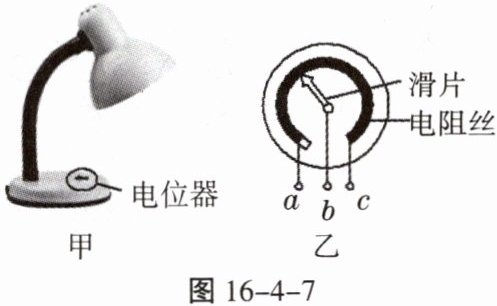

9. 图 16 - 4 - 7 甲为某可调节亮度的台灯,图乙为其用于调光的电位器结构图,$ a $、$ b $、$ c $ 是它的三个接线柱,$ a $、$ c $ 分别与弧形电阻丝的两端相连,$ b $ 与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(D)

A.电位器与灯泡并联
B.若只将 $ a $、$ b $ 接入电路,顺时针转动旋钮时灯泡亮度不变
C.若只将 $ a $、$ c $ 接入电路,顺时针转动旋钮时灯泡变暗
D.若只将 $ b $、$ c $ 接入电路,顺时针转动旋钮时灯泡变亮

答案： D

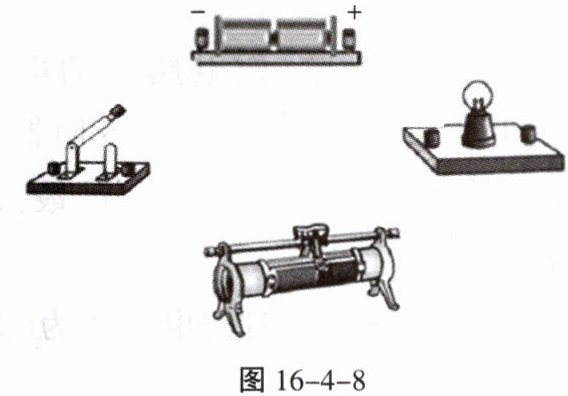

10. 连接图 16 - 4 - 8 中的电路,使滑动变阻器的滑片向右移动时灯泡变亮。

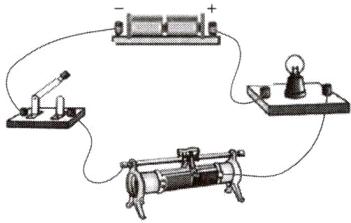

答案：

11. 某班同学在做“用滑动变阻器改变电流”的实验,电路如图 16 - 4 - 9 所示。

(1) 连接实物时,开关应当断开,滑片 $ P $ 移动到最右(选填“左”或“右”)端。
(2) 开始做实验后,甲同学发现无论怎样移动滑片 $ P $,灯的亮度都无法发生变化,且一直很暗,这是因为滑动变阻器接了两个下接线柱(相当于一个定值电阻)；乙同学发现无论怎样移动滑片 $ P $,灯一直很亮,这是因为滑动变阻器接了两个上接线柱(相当于一根导线)；丙同学缓缓移动滑片 $ P $ 时,看到灯忽然亮又忽然不亮,这是因为滑片接触不良。

答案：
(1)断开 右
(2)滑动变阻器接了两个下接线柱(相当于一个定值电阻) 滑动变阻器接了两个上接线柱(相当于一根导线) 滑片接触不良

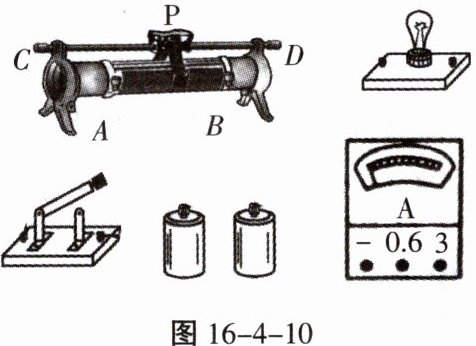

12. 实验课上,老师给出的器材如图 16 - 4 - 10 所示。

(1) 要求利用滑动变阻器来调节小灯泡的亮度,则滑动变阻器应与小灯泡______联。
(2) 为了保护电路,使电路中的电流最小,在开关闭合前,应使滑动变阻器接入电路中的电阻______(选填“最大”或“最小”)。
(3) 如图小灯泡发光时的电流约为 $ 0.3 \ A $,则电流表测量范围应选用______。

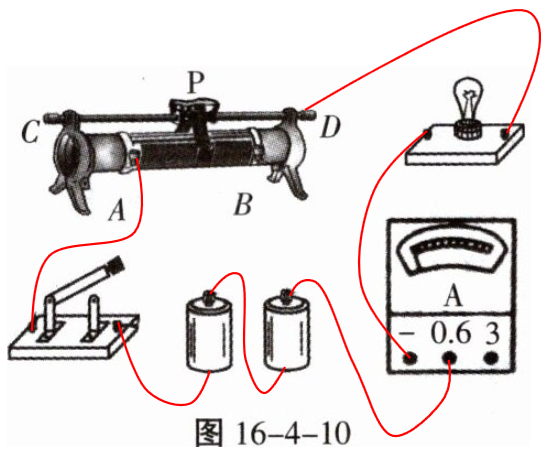

(4) 设计并在方框中画出电路图,然后根据电路图连接实物图。
(5) 根据你连接的实物图说明在开关闭合前,滑动变阻器的滑片 $ P $ 应置于______端。

答案：

(1)串
(2)最大
(3)0~0.6 A

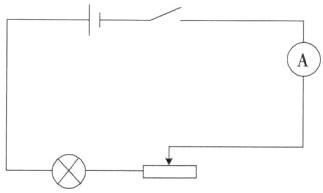

(4)


(5)右
