《2025年学习之友九年级物理上册人教版》

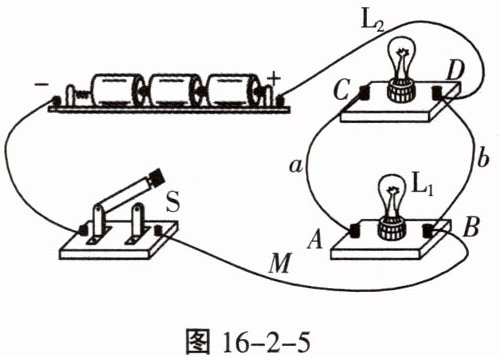

9. 如图16-2-5所示的电路中,小灯泡$L_1$和$L_2$都标有“3 V,0.25 A”字样,电源由3节1.5 V的干电池组成。则下列说法中错误的是(C)

A.去掉导线b,灯$L_1、$$L_2$串联
B.将导线M从接线柱B改接到A上,灯$L_1、$$L_2$并联
C.闭合开关S后,灯$L_1、$$L_2$都发光
D.闭合开关S后,电路将发生短路

答案： C

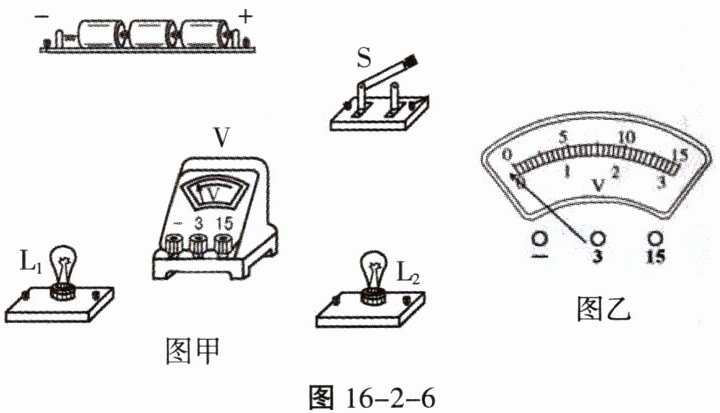

10. 小刚和小丽用如图16-2-6甲所示的器材探究串联电路的电压关系,用三节干电池串联后做电源,两只小灯泡的规格不同。

(1)连接电路时,开关应______。
(2)请用笔画线代替导线,连接实验电路。要求：电压表测量灯$L_2$两端的电压。
(3)连接好电路,在闭合开关前,发现电压表的指针偏转如图乙所示,原因可能是______。
(4)小刚用电压表测量$L_1$两端的电压时,直接选用0～3 V的测量范围,小丽说这样不行,规范的操作方法应该是______。
(5)在测$L_1$两端电压时,闭合开关,发现电压表示数为零,原因可能是：______(填写一种即可)

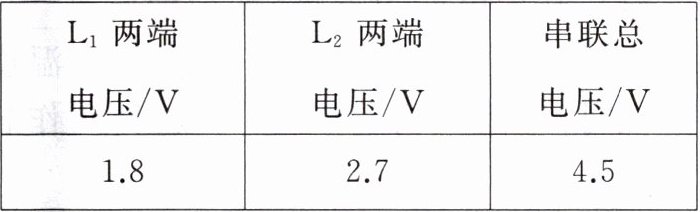

(6)他们排除故障后继续实验,得出了表格所示的数据,分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和,请对他们的做法进行评价：______,改进方法是：______。

答案：

(1)断开

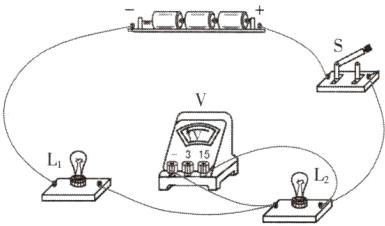

(2)

(3)没调零
(4)先用大测量范围试触，电压不超过3V再用小测量范围
(5)L₁ 短路或 L₂ 断路
(6)实验次数太少，结论具有偶然性
换用不同规格的灯泡多次探究

11. 有一串节日小彩灯的某一个灯泡的灯丝烧断,导致整串小彩灯都无法工作。由于小彩灯玻璃上涂有颜料,无法直接找出哪只彩灯的灯丝被烧断。你能想办法找出烧坏的灯泡吗？说出你的做法。

答案： 选用一根导线，先将这根导线并联在这一串小彩灯中一半灯泡的两端，如果剩下的灯泡亮了，则烧坏的灯泡在这一半灯泡中；如果剩下一半不亮，则烧坏的灯泡在剩下的一半灯泡中；用同样的方法再继续下去，直至找到为止。
