《2025年学习之友九年级物理上册人教版》

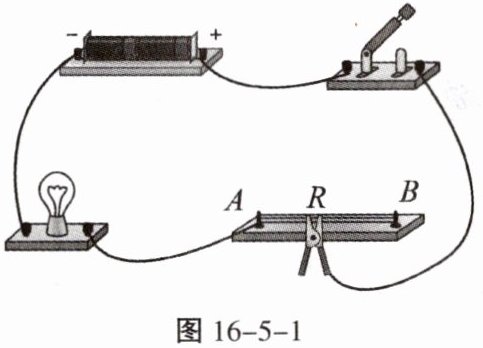

1. 在如图 16 - 5 - 1 所示的电路中,$R$是用镍铬合金线做成的一种变阻器。闭合开关要使灯泡暗些,导线夹应向哪边移动？要使灯泡亮些,导线夹应向哪边移动？为什么？

答案： 要使灯泡暗些,导线夹向 B 端移动；所以要使灯泡变暗,只需将电路中的电阻变大,即增加接入电路电阻线的长度;要使灯泡变亮,则电路中电阻应该变小,即导线夹往 A 端移动减小接入电阻线的长度。

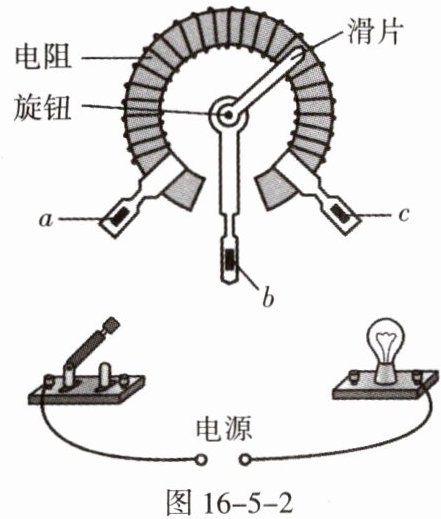

2. 小乐在物理兴趣小组研究了一种调光台灯,如图 16 - 5 - 2 是它的内部电位器(滑动变阻器)的内部结构示意图,$a$、$b$、$c$是它的三个接线柱,请用笔画线代替导线按要求完成电路的连接,要求：闭合开关时,旋钮带动滑片逆时针转动时,灯泡变亮(电源未画出)。

答案：

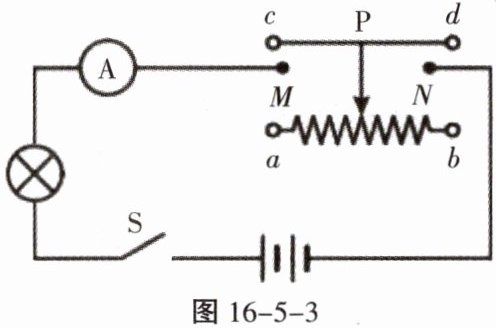

3. 现将图 16 - 5 - 3 中的滑动变阻器连入电路中的$M$、$N$两点间。
(1) 要求滑片$P$向右移动时,电流表$A$的读数变小,应如何接线？
(2) 若$d$、$b接线柱分别与M$、$N$相连接,则滑片$P$向右移动时,电灯的亮度如何变化？

答案：
(1)a 接 M,c 或 d 接 N;a 接 N,c 或 d 接 M;
(2)电灯变亮

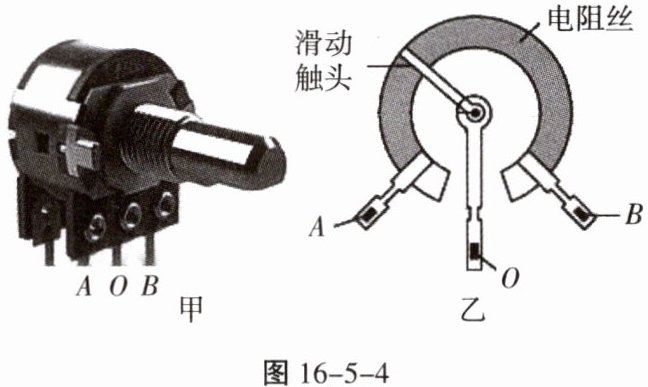

4. 如图 16 - 5 - 4 甲所示是收音机上用以调节音量的一种电位器,图乙为其说明书中的内部结构示意图。
(1) 电位器实质是什么电路元件？
(2) 它调节收音机音量的原理是什么？
(3) 当电位器的滑动触头按顺时针方向旋动时,收音机的音量增大,则电位器接入电路中的应该是哪两个接线柱？

答案：
(1)滑动变阻器;
(2)是靠改变连入电路中电阻线的长度来改变电阻;
(3)B 和 O 两个接线柱
