《2025年学习之友九年级物理上册人教版》

1. 我们用伏安法测一只电阻的阻值,是用电压表测出电阻两端的电压,用电流表测出通过电阻的电流,然后再根据公式$R = U/I$求出电阻的值。实验过程中,连接电路时开关应断开,开关闭合前,滑动变阻器的滑片应置于最大阻值处。

答案： 电压表 电流表 $R = U/I$ 断开 最大阻值处

2. 某同学做“用电流表、电压表测电阻”的实验,测量时,该同学多次改变滑动变阻器滑片的位置是为了多次测量求平均值减小误差。

答案： 多次测量求平均值减小误差

3. 用“伏安法测电阻”的实验中,若电源电压为3V,被测电阻大约为20Ω,则电压表、电流表的量程应选(C)
A.0～3V,0～3A
B.0～15V,0～3A
C.0～3V,0～0.6A
D.0～15V,0～0.6A

答案： C

4. 如图17-3-1所示,一同学做“测量小灯泡的电阻”实验时,把电压表与电流表的位置接反了,闭合开关后,电路可能发生的现象是(B)

A.电流表和电压表都烧坏
B.电流表无示数,电压表有示数
C.电流表烧坏,电压表正常
D.电压表烧坏,电流表正常

答案： B

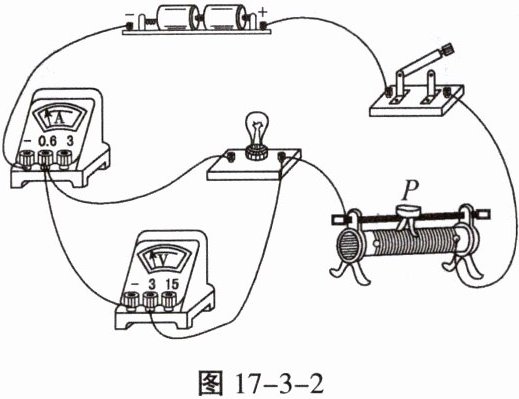

5. 小明在实验室做测量小灯泡发光时电阻的实验,实验电路如图17-3-2所示,在多次做实验的过程中小明遇到以下问题,请你帮他找出原因。(只有一个用电器出现故障)

(1)开关试触时,发现灯泡不亮,电流表无示数,电压表的示数接近电源电压,其故障原因可能是灯泡断路。
(2)闭合开关后,小灯泡不亮,电流表有示数,电压表无示数,产生这一现象的原因可能是灯泡短路。
(3)闭合开关后,小灯泡不亮,电流表无示数,电压表无示数,产生这一现象的原因是变阻器断路。
(4)闭合开关后,小灯泡发光,电流表有示数,电压表的示数接近电源电压,产生这一现象的原因是变阻器短路。

答案：
(1)灯泡断路
(2)灯泡短路
(3)变阻器断路
(4)变阻器短路

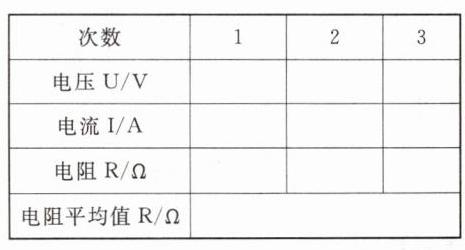

6. 在做“伏安法测量定值电阻阻值”实验时,需要设计数据记录表格,请画出本实验的实验数据记录表格。

答案：
