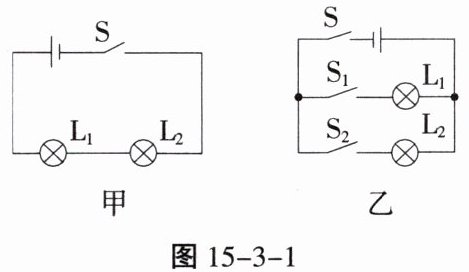

1. 如图 15 - 3 - 1 甲,灯泡 $ L_1 $ 和 $ L_2 $ 的连接方式是串联,在此电路中,电流有一条路径,若其中一盏灯的灯丝突然断了,另一盏灯不亮；如图 15 - 3 - 1 乙,灯泡 $ L_1 $ 和 $ L_2 $ 的连接方式是并联,在此电路中,电流有两条路径,若其中一盏灯的灯丝突然断了,另一盏灯亮,在这个电路中,开关 $ S_1 $ 控制L₁,$ S_2 $ 控制L₂,$ S $ 控制整个电路(L₁和L₂)。

答案： 串 一 不亮 并 两 亮 L₁ L₂ 整个电路(L₁和L₂)

2. 现在许多宾馆都利用房卡取电,如图 15 - 3 - 2 所示。只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于一个开关接在干路上。房间里电灯、电视等用电器之间是并联的。控制电灯的开关与电灯是串联在电路中的。

答案： 开关 并 串

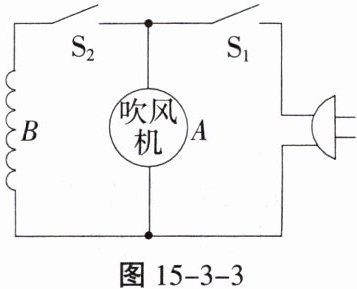

3. 一个能吹冷热风的电吹风的简化电路如图 15 - 3 - 3 所示。图中 $ A $ 是吹风机,$ B $ 是电热丝。若闭合开关$ S_1 $,吹出的是冷风；若闭合开关$ S_1 $ 和 $ S_2 $,吹出的热风。(两空均选填“$ S_1 $”“$ S_2 $”或“$ S_1 $ 和 $ S_2 $”)

答案： S₁ S₁和S₂

4. 下列情况中各灯属于串联的是(C)
A.马路上的路灯
B.教室里的照明灯
C.商店门口的“满天星”装饰灯
D.家中的台灯和日光灯

答案： C

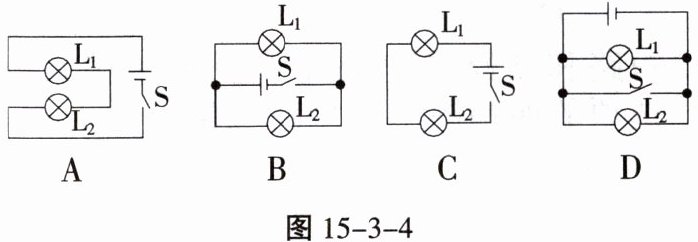

5. 如图 15 - 3 - 4 所示的电路,两灯属于并联的正确电路是(B)

答案： B

6. 一个开关控制两盏小灯泡,则这两盏小灯泡(C)
A.一定串联
B.一定并联
C.串联、并联均可能
D.这种电路不存在

答案： C

7. 路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。根据你对交通指示灯的了解可以推断(B)
A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

答案： B

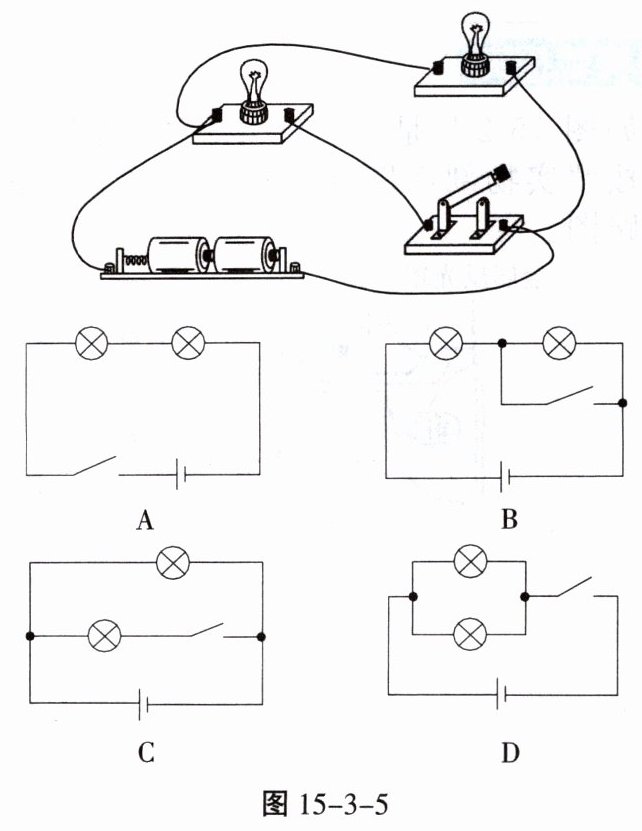

8. 如图 15 - 3 - 5 所示,与实物图对应的电路图是(C)

答案： C
