1. 在“探究电阻一定时电流与电压的关系”实验中:
(1)应选择
(2)通过
(3)本实验可以采用
A. 增减串联电池的节数;B. 换用不同阻值的定值电阻;C. 使用滑动变阻器与定值电阻串联;D. 换接电压表的不同量程;E. 调转电源的正负极;F. 使用可变换电源电压的实验电源
(4)实验结论:在
(1)应选择
一个
(选填“一个”或“多个”)定值电阻
(选填“定值电阻”或“小灯泡”)作为实验研究对象。(2)通过
改变
(选填“改变”或“控制”)导体两端的电压,记录电流
(选填“电流”或“电阻”)得到电流与电压的关系。(3)本实验可以采用
ACF
方案达到改变导体两端的电压的目的(多选),为了数据更具有连续性且操作更加方便,C
为最优方案。A. 增减串联电池的节数;B. 换用不同阻值的定值电阻;C. 使用滑动变阻器与定值电阻串联;D. 换接电压表的不同量程;E. 调转电源的正负极;F. 使用可变换电源电压的实验电源
(4)实验结论:在
电阻
一定的情况下,通过导体的电流与导体两端的电压成正
比。
答案:
(1)一个 定值电阻
(2)改变 电流
(3)ACF C
(4)电阻 正
(2)改变 电流
(3)ACF C
(4)电阻 正
2. 在“探究电压一定时电流与电阻的关系”实验中:
(1)应选择
(2)通过使用
(3)实验结论:在
(1)应选择
多个
(选填“一个”或“多个”)定值电阻
(选填“定值电阻”或“小灯泡”)作为实验研究对象。(2)通过使用
滑动变阻器
来控制导体两端的电压一定,多次改变电阻
,记录电流
,得到电流与电阻的关系。(3)实验结论:在
电压
一定的情况下,通过导体的电流与导体的电阻成反
比。
答案:
(1)多个 定值电阻
(2)滑动变阻器 电阻 电流
(3)电压 反
(2)滑动变阻器 电阻 电流
(3)电压 反
3. 一个$6\Omega的定值电阻两端的电压为6V$,电流为$1A$,若电流变为$3A$,则定值电阻两端的电压是
18
V,若保持导体两端$6V$不变,将阻值换为$1\Omega$,则电流变为6
A。
答案:
18 6
4. 某导体中的电流与它两端电压的关系如图17-1-1所示,下列分析正确的是(

A.当导体两端的电压为$0$时,电阻为$0$
B.该导体的电压与电流成正比
C.当导体两端的电压为$0$时,电流为$0$
D.当导体两端的电压为$2V$时,电流为$0.6A$
C
)A.当导体两端的电压为$0$时,电阻为$0$
B.该导体的电压与电流成正比
C.当导体两端的电压为$0$时,电流为$0$
D.当导体两端的电压为$2V$时,电流为$0.6A$
答案:
C

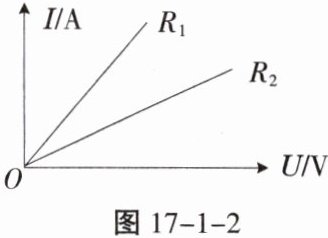

5. 在“探究电流与电压的关系”的实验中,分别用$R_{1}$、$R_{2}$两个电阻进行了探究,并根据各自的实验数据绘制出如图17-1-2所示的$I-U$关系图象,从图中可以看出$R_{1}$、$R_{2}$的大小关系为(

A.$R_{1}>R_{2}$
B.$R_{1}<R_{2}$
C.$R_{1}= R_{2}$
D.不能确定
B
)A.$R_{1}>R_{2}$
B.$R_{1}<R_{2}$
C.$R_{1}= R_{2}$
D.不能确定
答案:
B

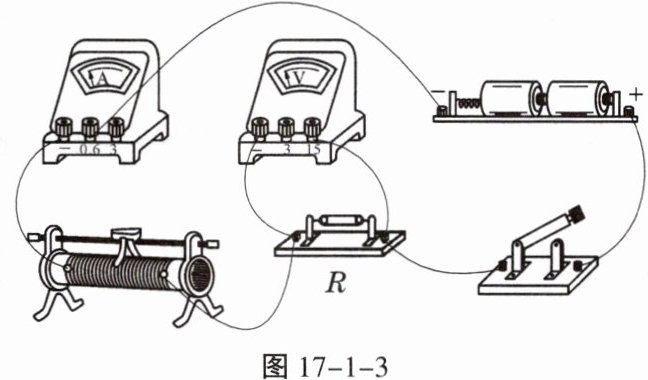

6. 如图17-1-3所示为探究“电流与电压关系”的实物图。

(1)请你指出其中的错误或不妥之处。(至少两项)
①____;
②____。
(2)改正错误后,开关闭合前,还应检查滑动变阻器的滑片是否在阻值____处。
(3)闭合开关,同学们发现,电流表没有示数,电压表示数接近电源电压,原因可能是____。
(4)在虚线框内画出正确电路所对应的电路图。(要求:滑动变阻器滑片向左移动阻值变大)

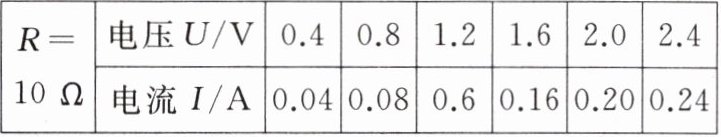

(5)小丁在实验时,将所测数据记录在下表中:

①分析表格数据可以看出有一组数据明显是错误的,在错误数据上画“×”,试分析导致数据错误的原因是____;

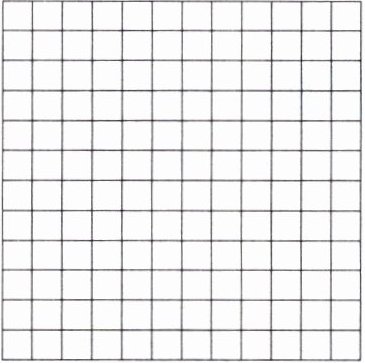

②根据记录表建立坐标系,剔除错误数据后将正确的数据绘制为图象;

③由数据或图象分析可得本实验结论为____;
④本次实验多次测量的目的是____。
(1)请你指出其中的错误或不妥之处。(至少两项)
①____;
②____。
(2)改正错误后,开关闭合前,还应检查滑动变阻器的滑片是否在阻值____处。
(3)闭合开关,同学们发现,电流表没有示数,电压表示数接近电源电压,原因可能是____。
(4)在虚线框内画出正确电路所对应的电路图。(要求:滑动变阻器滑片向左移动阻值变大)
(5)小丁在实验时,将所测数据记录在下表中:
①分析表格数据可以看出有一组数据明显是错误的,在错误数据上画“×”,试分析导致数据错误的原因是____;
②根据记录表建立坐标系,剔除错误数据后将正确的数据绘制为图象;
③由数据或图象分析可得本实验结论为____;
④本次实验多次测量的目的是____。
答案:
(1)①电流表正负接线柱接反了 ②滑动变阻器接成了两下接线柱
(2)最大
(3)电阻R断路

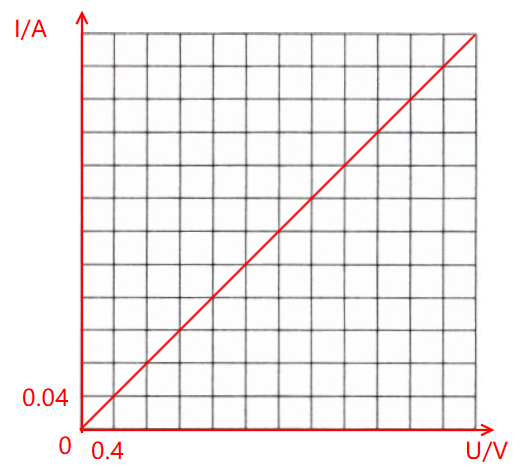

(4)
(5)①第三组数据读数时将小测量范围读为大测量范围了
②

③在电阻一定时,通过导体的电流与导体两端电压成正比
④寻找普遍规律
(1)①电流表正负接线柱接反了 ②滑动变阻器接成了两下接线柱
(2)最大
(3)电阻R断路
(4)
(5)①第三组数据读数时将小测量范围读为大测量范围了
②
③在电阻一定时,通过导体的电流与导体两端电压成正比
④寻找普遍规律
