《2025年学习之友九年级物理上册人教版》

7. 小明同学用电压表和电流表测量电阻$R_1$的阻值(约9Ω),电源选用两节新干电池。

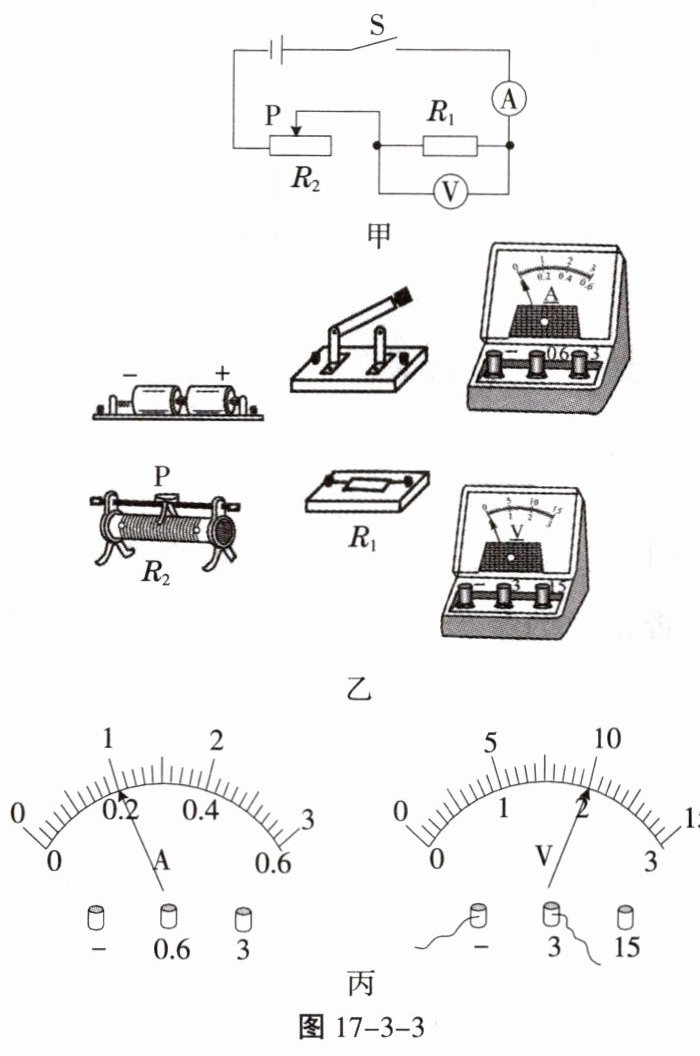

(1)按图17-3-3甲电路,将17-3-3乙中的电流表正确连入电路。

(2)该同学闭合开关,电流表、电压表均有示数,可是无论怎样移动滑片,电压表示数总为3V不变,你认为发生故障的原因可能是______滑动变阻器同时接两个上接线柱。
(3)排除故障后,小明将滑片P向左滑动时,电压表示数将______增大(选填“增大”“减小”或“不变”),当P滑到某一位置时,两表读数如图17-3-3丙所示,由此可知R= ______10Ω,你认为这个结果可靠吗？______不可靠,理由是______没有多次测量求平均值，结论有误。

答案：

(1)

(2)滑动变阻器同时接两个上接线柱
(3)增大 10 不可靠 没有多次测量求平均值，结论有误

8. 某同学做“测量小灯泡电阻”的实验,所用实验器材均完好。
(1)实验的原理是$R = U/I$。

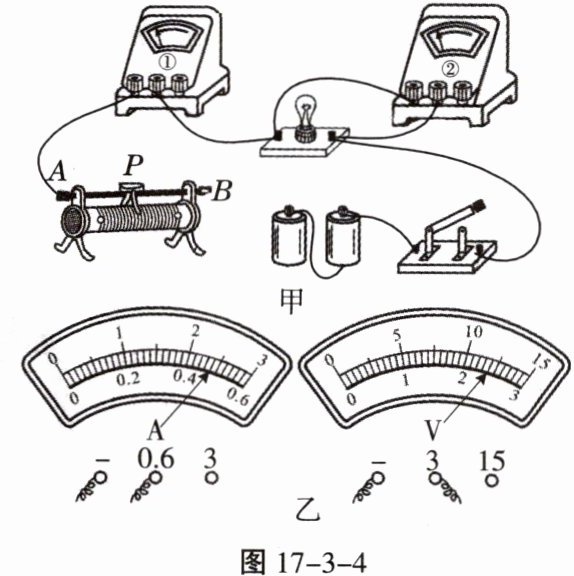

(2)在图17-3-4甲所示的电源和滑动变阻器之间添上一根导线,使之成为正确的测量电路,图中的①表应是电流表,②表应是电压表,并画出其电路图。

(3)闭合前,根据连线情况确定滑片P应移到A(选填“A”或“B”)端。
(4)图17-3-4乙中电流表的读数为0.48A,电压表的读数为2.4V,测算出电阻的阻值为5Ω。
(5)该同学连接好电路的最后一根导线时,小灯泡立刻发出微弱的光亮,移动滑动变阻器滑片,灯泡亮度不变。导致上述现象的两个操作错误是
①连接电路时开关没有断开；
②连接滑动变阻器时，导线同时接在了滑动变阻器的下面两个接线柱上。
(6)实验小组为了减少实验误差,移动滑片多次测量求灯泡电阻的平均值,该做法不合理理由是：灯丝电阻随温度的升高而增大，不能求平均值。

答案：

(1)$R = U/I$

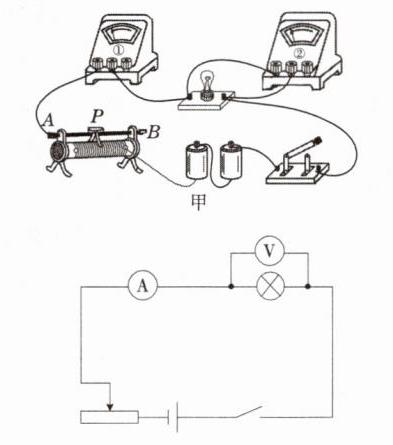

(2)电流 电压(电路图与实物图对应即可)

(3)A(若$R_p$下接线柱在左端，则本题答案为 B)
(4)0.48 2.4 5
(5)①连接电路时开关没有断开 ②连接滑动变阻器时，导线同时接在了滑动变阻器的下面两个接线柱上
(6)不合理 灯丝电阻随温度的升高而增大，不能求平均值
