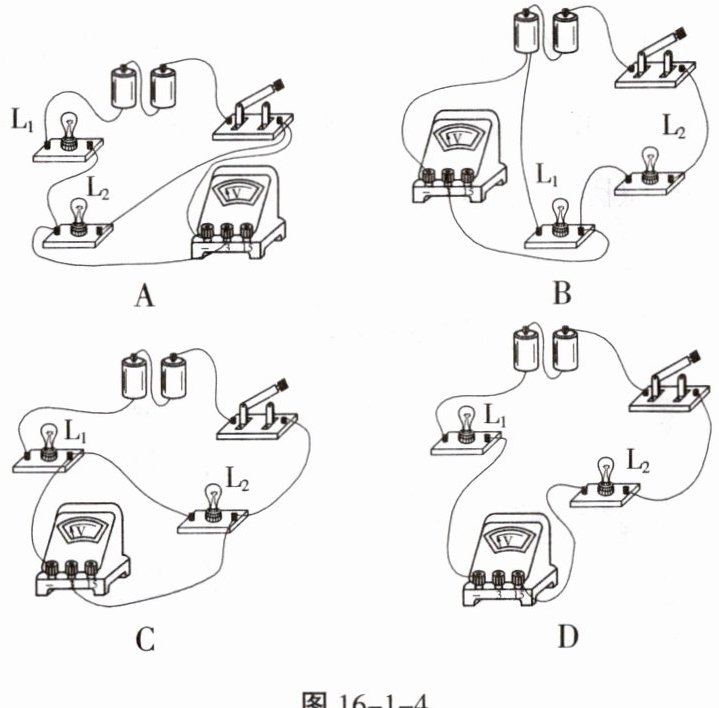

10. 如图 16 - 1 - 4 所示是几位同学测量灯泡$ L_2$两端电压的电路,其中正确的是(C)

答案： C

11. 灯$ L_1$与灯$ L_2$串联,先用电压表测灯$ L_1$两端的电压,如图 16 - 1 - 5 所示。再测$ L_2$两端电压时,只将电压表接 A 的端改接 C,这种接法____(选填“正确”或“不正确”)理由是____。

不正确 电压表的正负接线柱接错了

答案： 不正确 电压表的正负接线柱接错了

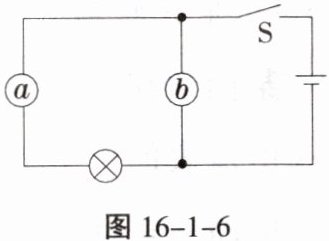

12. 如图 16 - 1 - 6 所示电路中,闭合开关,要使灯泡发光,关于电表的接法中正确的是(C)

A.a、b 都是电流表
B.a、b 都是电压表
C.a 是电流表,b 是电压表
D.a 是电压表,b 是电流表

答案： C

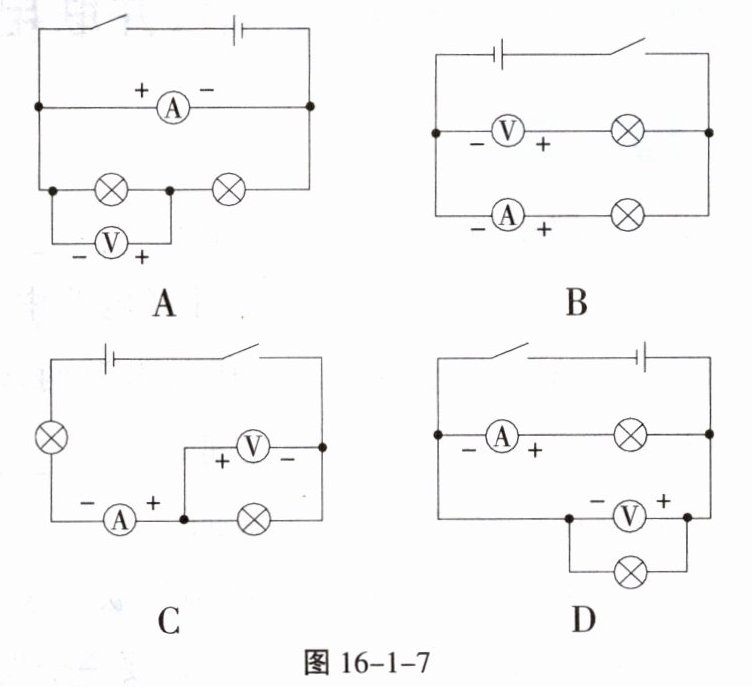

13. 如图 16 - 1 - 7 所示的各电路图中,电流表和电压表的使用均正确的是(D)

答案： D

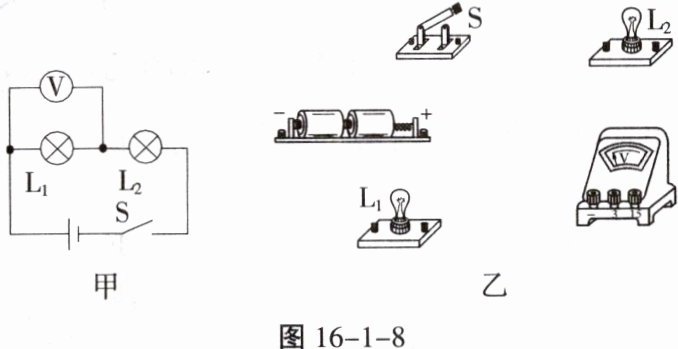

14. 按照图 16 - 1 - 8 甲所示的电路图,在乙图中把各元件连接起来。

答案：

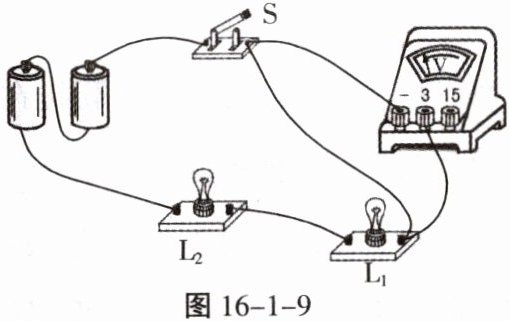

15. 如图 16 - 1 - 9 所示是某同学用电压表测灯$ L_1$两端电压的实物连接图,其中有一根导线连接是错误的,在错误的导线上打“×”,并画出正确的连线。

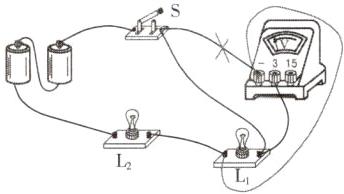

答案：

16. 小红家的电动车使用几年后,如今蓄电池的正负极已经模糊不清,你有办法利用电压表帮助小红判断出蓄电池的正负极吗？

答案： 提示:根据指针的偏转方向来确定蓄电池的正负极。
