《2025年学习之友九年级物理上册人教版》

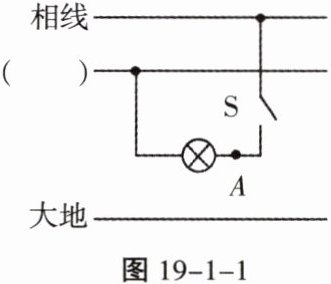

1. 如图19-1-1所示,为家庭电路的一部分电路图。
(1)进户线的两根输电线中有一根叫相线(用L表示),俗称火线；另一根叫中性线(用N表示),俗称零线,相线和中性线之间的电压是220V,相线和大地之间的电压是220V,家庭电路中的电灯和插座间是并联的。
(2)家庭中触电事故都是人体直接或间接与相线接触并与中性线或大地连接造成的,当通过人体的电流与通电时间的乘积大于30mA·s时,会对人体产生致命危险。若电路中灯丝断了,站在地面上的小明更换灯泡时忘记断开开关,不慎碰到了图中绝缘皮破损的A点,如果小明的平均电阻为2000Ω,流过他的电流为110mA,小明有触电危险(选填“有”或“无”)。

答案： 1.
(1)火线 中性线 零线 220 220 并
(2)相 110 有

2. 小航在家里开着新安装的空调并看着电视,当妈妈把电饭锅插头插进插座时,家里总电路中的电流过大导致自动空气开关“跳闸”了。
(1)“跳闸”的原因可能是电饭锅插头内部发生了短路,根据欧姆定律$ I=\frac{U}{R} $可知,家庭电路中电压一定时,电路中的电阻变小时,导致电路中电流过大,引起“跳闸”。
(2)“跳闸”的原因也可能是电路中用电器的总功率过大,根据电功率和电压、电流的关系式：$P=$$ UI $,变形得$I=$$ \frac{P}{U} $。从变形公式中可以看出,家庭电路中的电压是一定的,电路中的总功率越大,总电流就越大,同样会引起“跳闸”。

答案： 2.
(1)短路 $ I=\frac{U}{R} $ 电压 电流
(2)总功率 $ UI $ $ \frac{P}{U} $ 电压 总功率

3. 小明家的电视机、电灯、电风扇、电饭锅四个用电器都正常工作,如果用餐时,关闭了电视机,断开了电饭锅,那么此时家庭电路的(C)
A.总电压变小,总电阻变大
B.总电压变大,总电阻变小
C.总功率变小,总电流变小
D.总功率变小,总电流变大

答案： C

4. 学校志愿服务队的同学学习了电学知识后,在社区的志愿服务活动中增加了为社区居民解决电路故障的服务,深受社区居民的欢迎和赞赏。下列操作中,符合安全用电原则的是(D)
A.换灯泡：取下坏灯泡→切断电源→换上新灯泡→通电测试
B.换开关：断开旧开关→取下旧开关→换上新开关→通电测试
C.换插座：拆旧插座→测出相线→切断电源→装新插座→通电测试
D.安装灯：切断电源→铺设新线→合理装开关和灯→通电测试

答案： D
