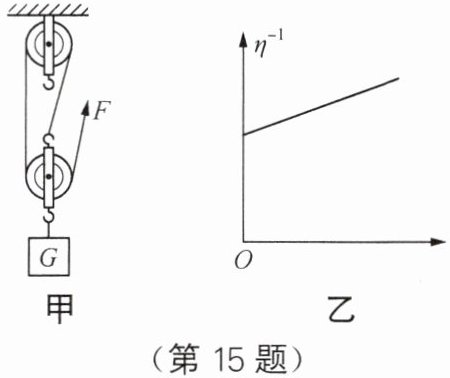

15. 在测量如图甲所示的滑轮组机械效率 η 的实验中，通过改变物重 G 或动滑轮重 G动进行多次实验，得到了如图乙所示的效率与物重或动滑轮重的关系，图中纵轴表示机械效率的倒数 η⁻¹，若不计绳重与摩擦，则横轴可能表示
G动
或______G⁻¹
。（选填“G”“G⁻¹”“G动”或“G动⁻¹”）
答案：
G动 G⁻¹

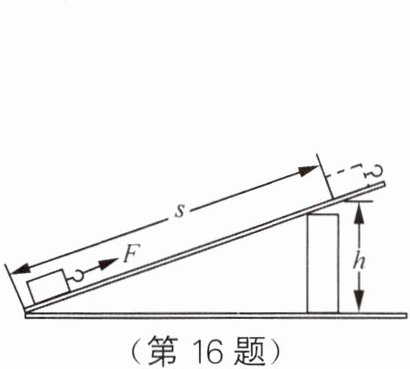

16. 如图所示，沿斜面向上拉一个重为 4.5 N 的物体到斜面顶端，斜面长 1.2 m，高 0.3 m，拉力做功为 2.16 J，则这个斜面的机械效率是
62.5
%，物体受到的摩擦力是0.675
N。
答案：
62.5 0.675

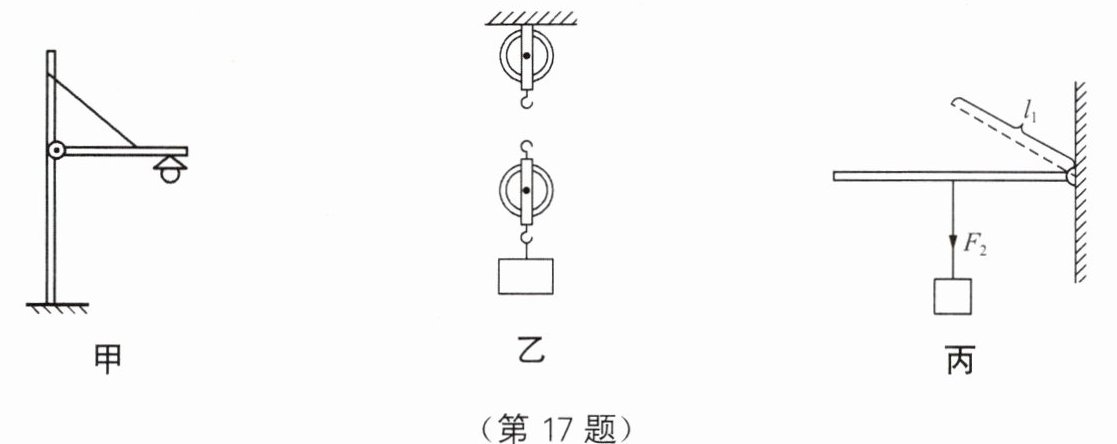

17. （6 分）按要求作图。
（1）如图甲所示为景观大道路灯悬挂的情景图。画出斜拉钢丝对横杆拉力 F 的示意图和对应的力臂 l。
（2）如图乙所示，要用向下的力提升重物，请画出滑轮组绳子的绕法。
（3）如图丙所示，杠杆在力 F₁、F₂的作用下处于平衡状态，l₁为动力 F₁的力臂，请在图中作出动力 F₁的示意图和阻力臂 l₂。
（1）如图甲所示为景观大道路灯悬挂的情景图。画出斜拉钢丝对横杆拉力 F 的示意图和对应的力臂 l。
（2）如图乙所示，要用向下的力提升重物，请画出滑轮组绳子的绕法。
（3）如图丙所示，杠杆在力 F₁、F₂的作用下处于平衡状态，l₁为动力 F₁的力臂，请在图中作出动力 F₁的示意图和阻力臂 l₂。
答案：

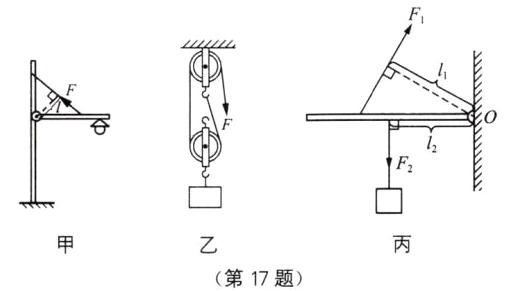

如图所示
如图所示

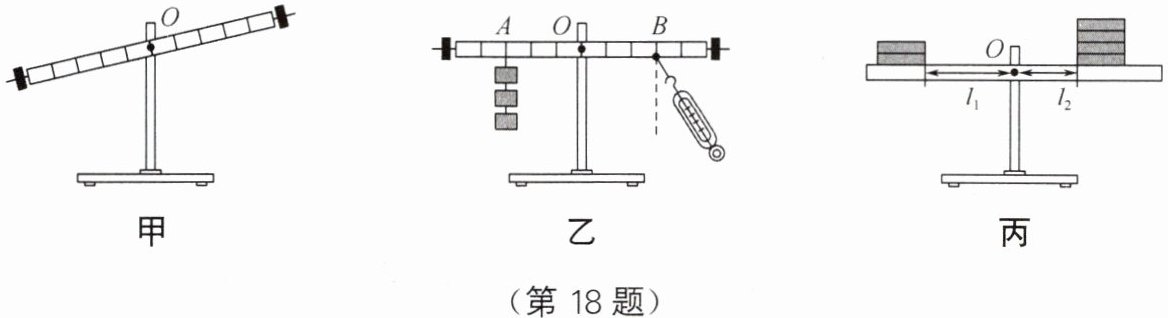

18. （5 分）在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现杠杆静止如图甲所示，此时杠杆处于
（2）如图乙所示，当弹簧测力计在 B 点由斜拉位置逐渐向左旋转至竖直位置过程中，要使杠杆仍在水平位置平衡，弹簧测力计的示数将
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币（每个硬币的质量为 m₀），使其在水平位置再次平衡，如图丙所示，发现 2m₀gl₁≠4m₀gl₂，其原因是
（1）小明安装好杠杆后，发现杠杆静止如图甲所示，此时杠杆处于
非平衡
（选填“平衡”或“非平衡”）状态；为使杠杆在水平位置平衡，应将平衡螺母向______右
调节。（2）如图乙所示，当弹簧测力计在 B 点由斜拉位置逐渐向左旋转至竖直位置过程中，要使杠杆仍在水平位置平衡，弹簧测力计的示数将
变小
（选填“变大”“变小”或“不变”）。（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币（每个硬币的质量为 m₀），使其在水平位置再次平衡，如图丙所示，发现 2m₀gl₁≠4m₀gl₂，其原因是
力臂测量有错误
。若将两边硬币同时向支点 O 移近相同距离，则杠杆的______左
（选填“左”或“右”）端将下沉。
答案：
（1）非平衡 右 （2）变小 （3）力臂测量有错误 左
