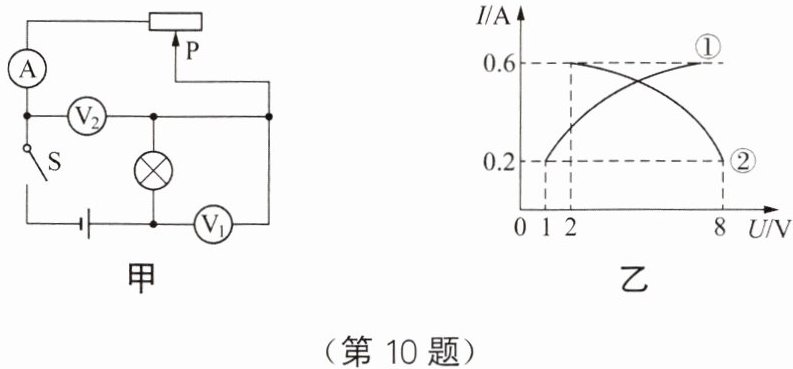

10. 如图甲所示的电路中,闭合开关 S,将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置,电流表示数与两电压表示数的变化关系图像如图乙所示。则下列选项中正确的是(
A.电源电压为 8 V
B.开始时灯泡两端的电压为 2 V
C.灯正常发光时,电流表示数为 0.6 A
D.曲线①表示电流表示数与 $ V_{2} $ 示数的关系
C
)A.电源电压为 8 V
B.开始时灯泡两端的电压为 2 V
C.灯正常发光时,电流表示数为 0.6 A
D.曲线①表示电流表示数与 $ V_{2} $ 示数的关系
答案：
C
11. 常温下,两条长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻
小于
细电阻丝的电阻；把它们并联在电路中,通过粗电阻丝的电流大于
通过细电阻丝的电流。(均选填“大于”“等于”或“小于”)
答案：
小于 大于
12. 当电阻两端的电压由 8 V 变为 10 V 时,通过电阻的电流增加 0.1 A,该电阻的阻值为
20
Ω；若它两端的电压变为 0 V,此时电阻为20
Ω。
答案：
20 20
13. 如图所示是电子体重秤原理图,$ R_{1} $ 为压敏电阻,其阻值随人体质量的增大而减小,$ R_{2} $ 为定值电阻。体重表相当于一个
电流
(选填“电压”或“电流”)表,当测体重时,闭合开关,人的质量越大,$ R_{1} $ 两端的电压越小
。
答案：
电流 小

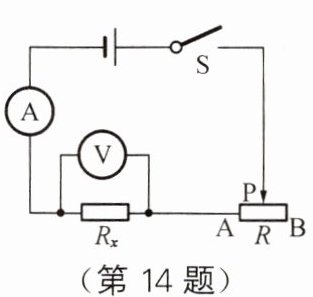

14. 小明利用如图所示的电路测量未知电阻,闭合开关后,电流表指针反向偏转,原因是
电流表接线柱接反
；正确连接电路后,移动滑动变阻器滑片,多次测量求 $ R_{x} $ 的目的是减小误差
。
答案：
电流表接线柱接反 减小误差

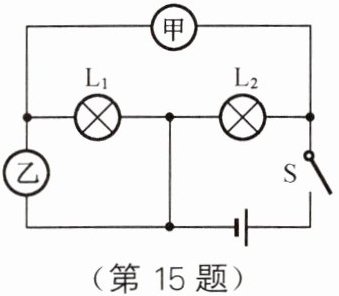

15. 如图所示的电路中,闭合开关 S 后,两灯都正常发光,两电表指针都有偏转,示数稳定。已知电源电压为 8 V,灯 $ L_{1} $ 的电阻为 16 Ω,灯 $ L_{2} $ 的电阻为 12 Ω,则甲电表的示数为
0.5 A
,乙电表的示数为8 V
。
答案：
0.5 A 8 V
