《2025年能力素养与学力提升九年级物理上册苏科版》

20. 如图所示的电路中，电源电压是 3 V，闭合开关 $ S $ 后，两灯均发光，电压表的示数是 1.4 V，此时灯 $ L_1 $ 两端的电压是1.6V；一段时间后，若两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是L₂断路；若两灯同时熄灭，电压表的示数变小，导致这种电路故障的原因是L₁断路。

答案： 1.6 L₂断路 L₁断路

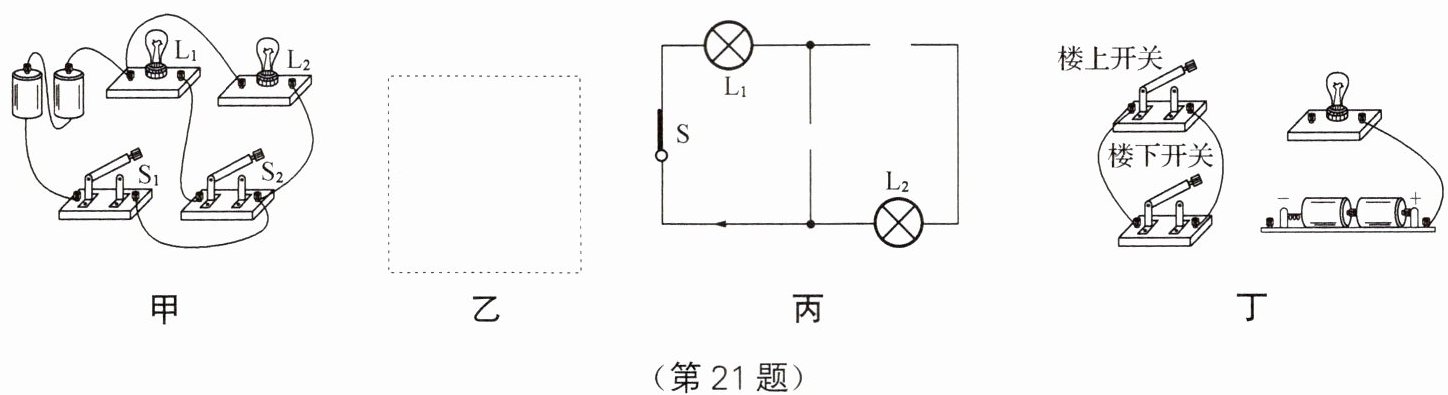

21. （6 分）按题目要求作图。
（1）根据如图甲所示的电路实物图，请在图乙方框内画出正确电路图（图中要标出 $ S_1 $、$ S_2 $、$ L_1 $、$ L_2 $）。
（2）如图丙所示，根据电路中标出的电流方向，选择电源、电流表、电压表三个元件中的两个符号填入电路空缺处，要求两只灯泡并联。
（3）如图丁所示是楼梯照明灯的模拟电路。要求：在楼梯的上下两端都能对灯进行控制。请在图上补画导线，使之符合要求。

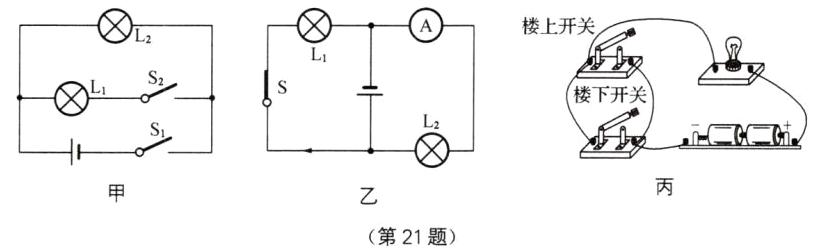

答案：
（1）如图甲所示 （2）如图乙所示 （3）如图丙所示

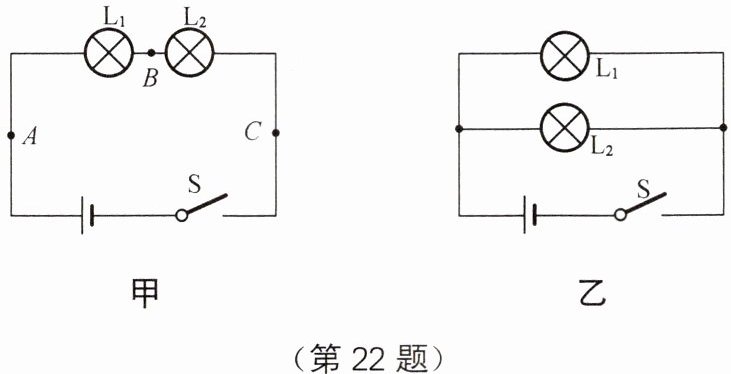

22. （10 分）为了“探究串并联电路的工作特点”，小华按照如图甲、乙所示的电路分别用导线把各元件正确连接起来。

（1）如图甲所示，闭合开关两灯都正常发光，小华取下 $ L_1 $，发现 $ L_2 $ 熄灭，接着小华将 $ L_1 $ 接好，取下 $ L_2 $，发现 $ L_1 $ 熄灭，于是得出结论：在串联电路中各用电器______（选填“能”或“不能”）独立工作。
（2）如图乙所示，闭合开关两灯都正常发光，小华取下 $ L_1 $，发现 $ L_2 $ 仍然亮，接着小华将 $ L_1 $ 接好，取下 $ L_2 $，发现 $ L_1 $ 仍然亮，于是得出结论：在并联电路中各用电器______（选填“相互”或“互不”）影响。
（3）如图甲所示，小华将开关分别连接在 $ A $、$ B $、$ C $ 处，闭合开关，发现灯 $ L_1 $、$ L_2 $ 都亮，于是得出结论：串联电路中开关位置的改变对各用电器的控制作用______（选填“改变”或“不变”）。
（4）小明找来三个开关，在甲图中的 $ A $、$ B $、$ C $ 处每处接入一个开关，闭合所有开关，发现灯 $ L_1 $ 和 $ L_2 $ 都亮，再分别断开每一个开关，观察两个灯的工作状态，也能得到（3）的结论。请你分析小华的做法与小明的做法，哪一个更好？______的做法更好，其原因是________________________。
（5）在以上的（1）（2）步的操作中有一个明显的错误是______________________________。
（1）不能
（2）互不
（3）不变
（4）小明无需重复拆装电路,操作简单
（5）拆电灯和安装电灯时没有断开开关

答案： （1）不能 （2）互不 （3）不变 （4）小明 无需重复拆装电路,操作简单 （5）拆电灯和安装电灯时没有断开开关
