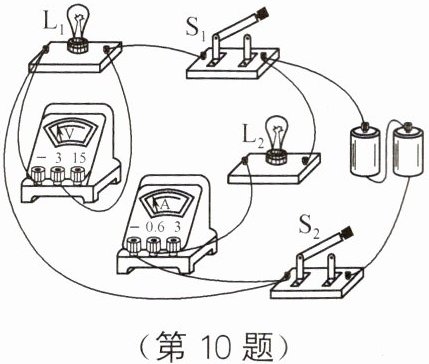

10. 如图所示电路，闭合开关 $ S_1 $、$ S_2 $，小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（
A.小灯泡 $ L_1 $ 与 $ L_2 $ 串联
B.电流表测量电路的总电流
C.若只断开 $ S_1 $，小灯泡 $ L_1 $ 熄灭，$ L_2 $ 正常发光
D.若灯 $ L_1 $ 突然熄灭，是因为电压表发生断路
C
）A.小灯泡 $ L_1 $ 与 $ L_2 $ 串联
B.电流表测量电路的总电流
C.若只断开 $ S_1 $，小灯泡 $ L_1 $ 熄灭，$ L_2 $ 正常发光
D.若灯 $ L_1 $ 突然熄灭，是因为电压表发生断路
答案：
C

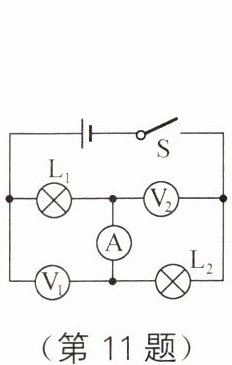

11. 如图所示，开关 $ S $ 闭合时，电压表 $ V_1 $ 的读数为 4 V，电压表 $ V_2 $ 的读数为 6 V。如果把电压表 $ V_1 $ 换成电流表 $ A_1 $，电压表 $ V_2 $ 换成电流表 $ A_2 $，电流表 $ A $ 换成电压表 $ V $，则电压表 $ V $ 的读数为（
A.10 V
B.6 V
C.4 V
D.2 V
A
）A.10 V
B.6 V
C.4 V
D.2 V
答案：
A

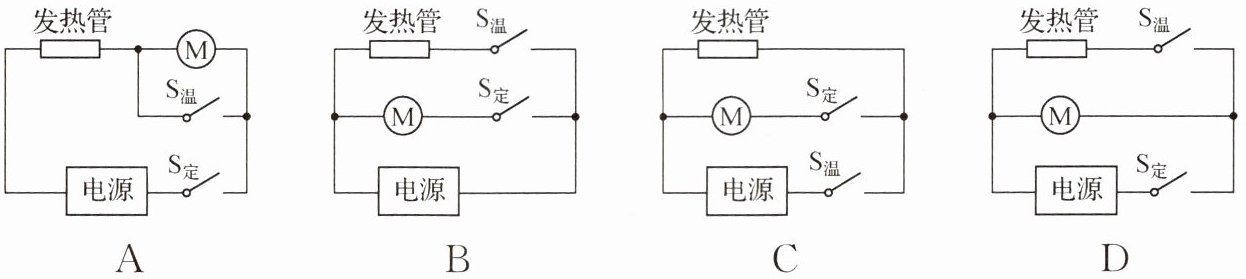

12. 使用空气炸锅时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（
D
）
答案：
D

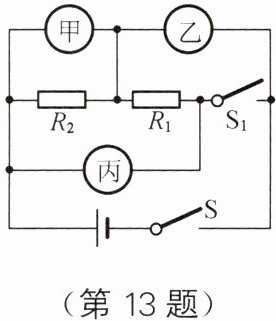

13. 在如图所示的电路中，开关 $ S $ 闭合后，下列各种情况不正确的是（
A.如果甲、乙、丙是电压表，当 $ S_1 $ 闭合后 $ U_{丙} = U_{甲} + U_{乙} $
B.如果甲是电压表，乙、丙是电流表，$ S_1 $ 断开形成并联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路，则乙表的示数大于丙表的示数
C
）A.如果甲、乙、丙是电压表，当 $ S_1 $ 闭合后 $ U_{丙} = U_{甲} + U_{乙} $
B.如果甲是电压表，乙、丙是电流表，$ S_1 $ 断开形成并联电路
C.电路中甲表和乙表可以同时是电流表
D.如果电路是并联电路，则乙表的示数大于丙表的示数
答案：
C
14. 如图所示，这是人们利用充电桩给电动汽车充电时的情景，充电过程中，将
电
能转化为化学能。汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮，则该两个转向灯是并联
（选填“串联”或“并联”）的；要使转向灯发光，司机要拨动一下方向盘旁的一根横杆，这根横杆的作用相当于电路中的开关
。
答案：
电 并联 开关
