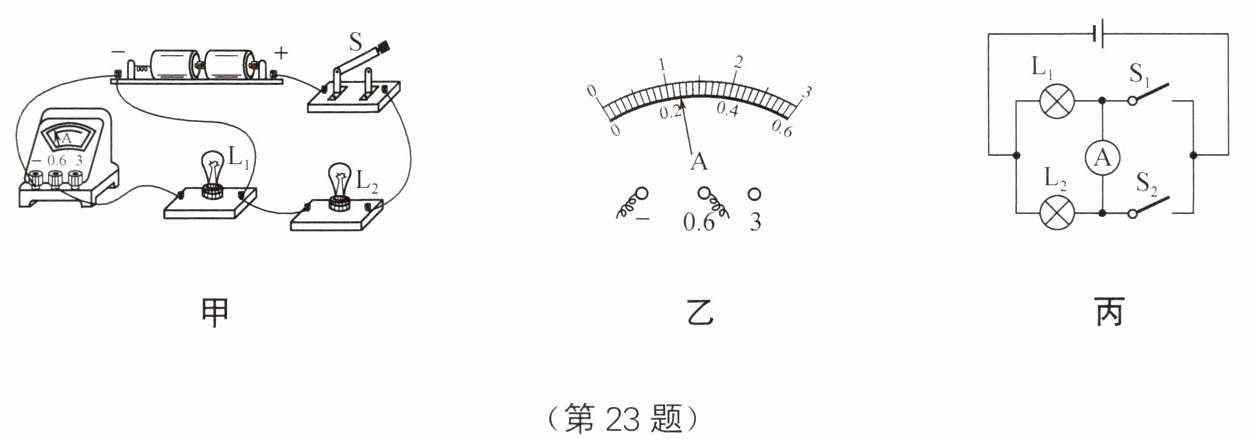

23. （8 分）小明在“探究串、并联电路中电流的规律”实验中：

（1）连接电路时，开关应处于______状态；选择电流表的量程时，在不能估计电流大小的情况下应先试触电流表的较______量程。
（2）小明连接了如图甲所示电路探究串联电路的电流规律。试触开关 $ S $，他观察到电流表的指针______（选填“偏转”或“不偏转”），灯泡______会发光。
（3）检查电路后，他在原电路中撤除一根导线就排除了故障。请你在图甲中需要撤除的导线上画“×”。
（4）排除故障后闭合开关 $ S $，电流表的示数如图乙所示为______ A。
（5）小明又设计了如图丙所示的电路图，继续探究并联电路的电流规律，电源电压满足实验要求。他设计的实验步骤是① 断开开关 $ S_1 $、闭合开关 $ S_2 $，测出通过灯 $ L_1 $ 的电流 $ I_1 $；② 不改变电路的连接，断开开关 $ S_2 $，只闭合开关 $ S_1 $，测出通过灯 $ L_2 $ 的电流 $ I_2 $；③ 撤去电流表两端的导线并将电流表串联在干路上测量出总电流 $ I $；④ 换上两个规格不同的灯泡再次测量各点电流；⑤ 最后比较 $ I $ 和 $ (I_1 + I_2) $ 的大小。请你评估：小明的实验方案是______（选填“可行”或“不可行”）的，理由是________________________。

答案：
（1）断开 大 （2）不偏转 L₂ （3）如图所示
（4）0.24 （5）不可行 测灯L₂的电流时电流表的正、负接线柱接反了
