15. 将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流
等于
（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等
。
答案：
等于 串联电路中电流处处相等

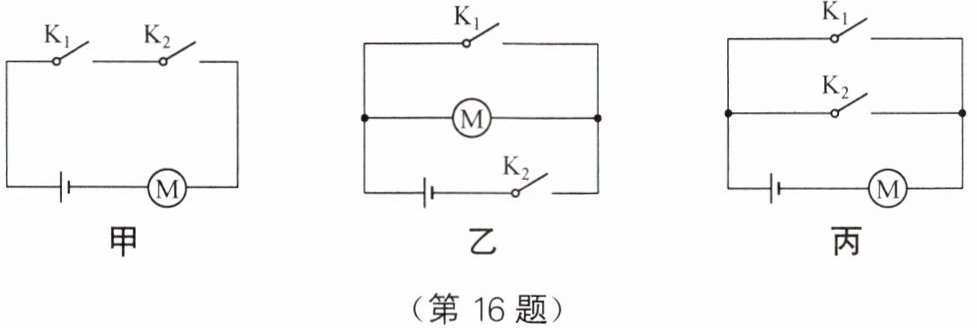

16. 在晓月设计的小组合作控制电路中，$ K_1 $ 和 $ K_2 $ 是指纹开关，当两开关都闭合时，电动机 $ M $ 启动，开始小组活动，此控制电路是下图中的
甲
图；晓宇设计的是防盗电路，触发 $ K_1 $ 或 $ K_2 $ 的防盗开关，电动机 $ M $ 自动启动将盗贼锁定，防盗电路是下图中的丙
图；下列电路图中的乙
图，若两开关都闭合电池将被短路。
答案：
甲 丙 乙

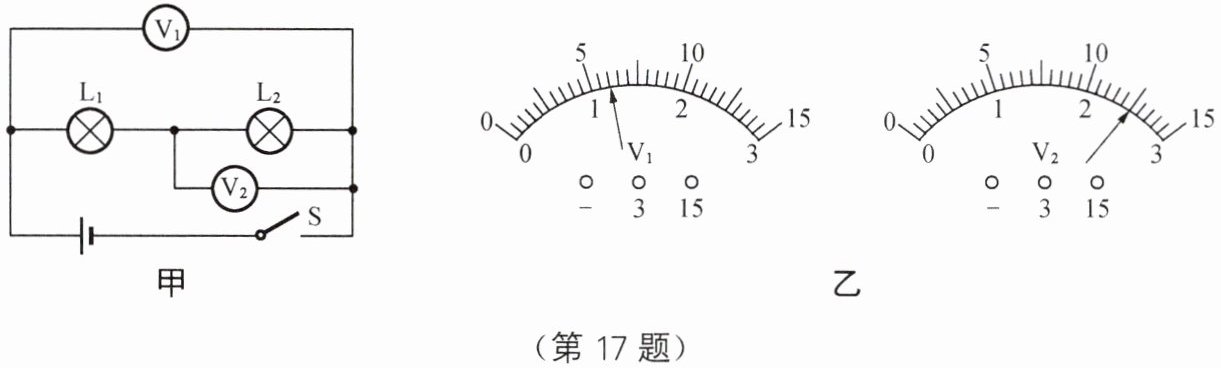

17. 在如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，$ V_1 $ 和 $ V_2 $ 的示数分别如图乙所示。则 $ V_1 $ 用的量程是
0～15
V，$ V_2 $ 用的量程是0～3
V，小灯泡 $ L_1 $ 两端的电压是3.5V
。
答案：
0～15 0～3 3.5V

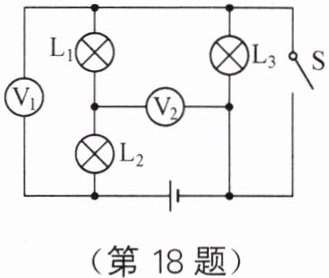

18. 如图所示的电路中，电源电压不变，当开关 $ S $ 断开时，电压表 $ V_1 $ 的示数为 5 V，电压表 $ V_2 $ 的示数为 7 V；当开关 $ S $ 闭合时，电压表 $ V_1 $ 的示数为 9 V，电压表 $ V_2 $ 的示数为 5.4 V。则电源电压为
9
V；开关 $ S $ 断开时，灯 $ L_1 $ 两端的电压为3
V；开关 $ S $ 闭合时，灯 $ L_1 $ 两端的电压为5.4
V。
答案：
9 3 5.4

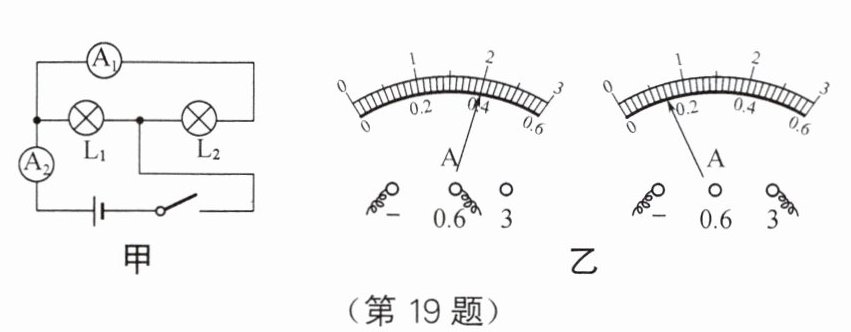

19. 如图甲所示的电路，电源电压恒为 3 V，当开关闭合时，灯 $ L_1 $、$ L_2 $ 都发光，两电流表的指针的位置如图乙所示。则灯 $ L_1 $ 两端的电压为
3
V，通过灯 $ L_1 $ 的电流为0.3
A，通过灯 $ L_2 $ 的电流为0.4
A。
答案：
3 0.3 0.4
