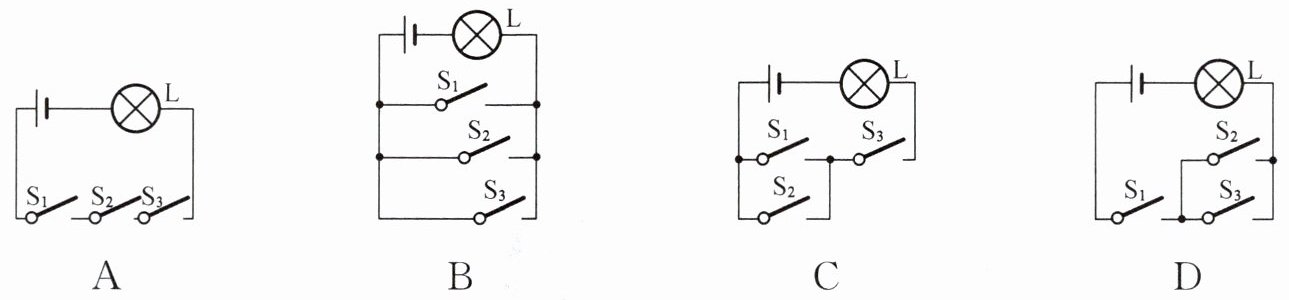

6. 小明在学习了电路知识之后，设计了一个手机解锁电路，分别用 $ S_1 $ 代替“密码解锁”，$ S_2 $ 代替“指纹解锁”，$ S_3 $ 代替“人脸解锁”，小灯泡 $ L $ 代替手机屏幕。这三种方式中使用任意一种就能解锁手机屏幕。如图所示的电路图中能实现上述功能的是（
B
）
答案：
B

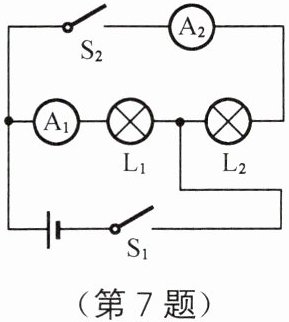

7. 如图所示的电路中，下列分析正确的是（
A.只闭合 $ S_1 $ 时，$ L_2 $ 发光、$ L_1 $ 不发光，$ A_2 $ 测通过 $ L_2 $ 的电流
B.只闭合 $ S_2 $ 时，$ L_1 $ 发光、$ L_2 $ 不发光，$ A_1 $ 测通过 $ L_1 $ 的电流
C.闭合 $ S_1 $、$ S_2 $ 时，$ L_1 $、$ L_2 $ 并联，$ A_2 $ 测通过 $ L_2 $ 的电流
D.闭合 $ S_1 $、$ S_2 $ 时，$ L_1 $、$ L_2 $ 串联，$ A_1 $、$ A_2 $ 示数相等
C
）A.只闭合 $ S_1 $ 时，$ L_2 $ 发光、$ L_1 $ 不发光，$ A_2 $ 测通过 $ L_2 $ 的电流
B.只闭合 $ S_2 $ 时，$ L_1 $ 发光、$ L_2 $ 不发光，$ A_1 $ 测通过 $ L_1 $ 的电流
C.闭合 $ S_1 $、$ S_2 $ 时，$ L_1 $、$ L_2 $ 并联，$ A_2 $ 测通过 $ L_2 $ 的电流
D.闭合 $ S_1 $、$ S_2 $ 时，$ L_1 $、$ L_2 $ 串联，$ A_1 $、$ A_2 $ 示数相等
答案：
C

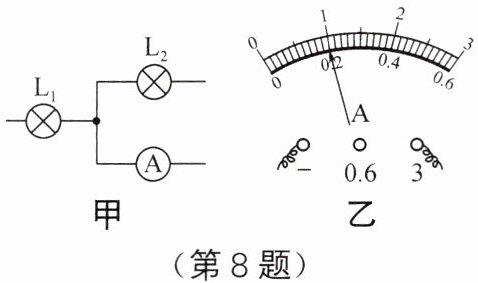

8. 如图甲所示是电路图中的一部分，已知通过灯泡 $ L_1 $ 的电流为 0.6 A，通过灯泡 $ L_2 $ 的电流为 0.4 A，电流表的示数如图乙所示。下列说法正确的是（
A.灯泡 $ L_1 $ 和灯泡 $ L_2 $ 是并联的
B.电流表的示数为 0.2 A
C.灯泡 $ L_1 $ 在干路上
D.如果将灯泡 $ L_1 $ 拧下来，电流表的示数不变
A
）A.灯泡 $ L_1 $ 和灯泡 $ L_2 $ 是并联的
B.电流表的示数为 0.2 A
C.灯泡 $ L_1 $ 在干路上
D.如果将灯泡 $ L_1 $ 拧下来，电流表的示数不变
答案：
A
9. 如图所示，探究“并联电路的电流关系”时，小明用电流表分别测出 $ A $、$ B $、$ C $ 三处的电流为 $ I_A = 0.4 A $、$ I_B = 0.2 A $、$ I_C = 0.2 A $，记录数据后，他下一步应该做得最合理的操作是（
A.分析数据，得出结论
B.改变电源电压，再测出几组电流数据
C.换用不同规格的灯泡，再测出几组电流数据
D.换用电流表的另一量程，再测出一组电流数据
C
）A.分析数据，得出结论
B.改变电源电压，再测出几组电流数据
C.换用不同规格的灯泡，再测出几组电流数据
D.换用电流表的另一量程，再测出一组电流数据
答案：
C
