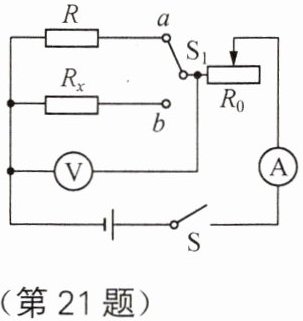

21. 在物理兴趣小组的活动中,小桂按如图所示的电路图连接电路,电源电压恒定为 10 V,$ R_{0} $ 为滑动变阻器,R、$ R_{x} $ 为定值电阻,且 $ R ＜ R_{x} $,R = 15 Ω。闭合开关 S 前,应将 $ R_{0} $ 的滑片移动至最______(选填“左”或“右”)端；闭合开关 S,将滑片移至某点固定不动,当开关 $ S_{1} $ 由 a 点切换到 b 点时,电压表示数变化了 0.5 V,电流表示数变化了 0.1 A,则 $ R_{x} $ = ______Ω。
右
20
答案：
右 20
22. (7 分)小明在学习电阻概念的过程中,经历了以下的探究活动。

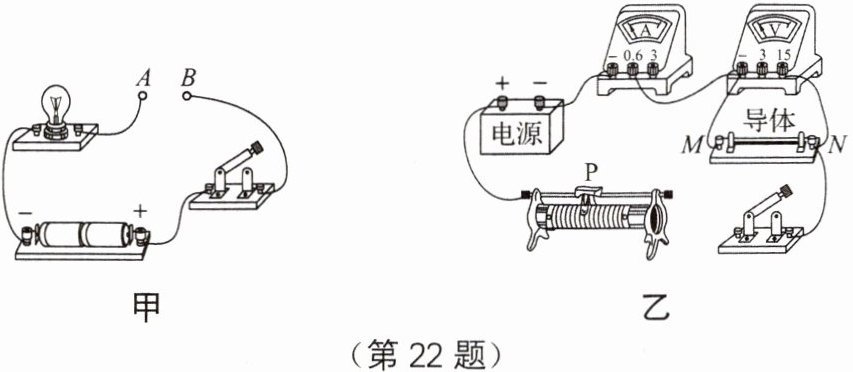

活动一：在如图甲所示的电路中的 A、B 两点间先后接入铜线、铅笔芯、镍铬合金丝,通电后观察到灯泡的亮度分别为亮、较亮、较暗。
(1)该实验现象说明：______。

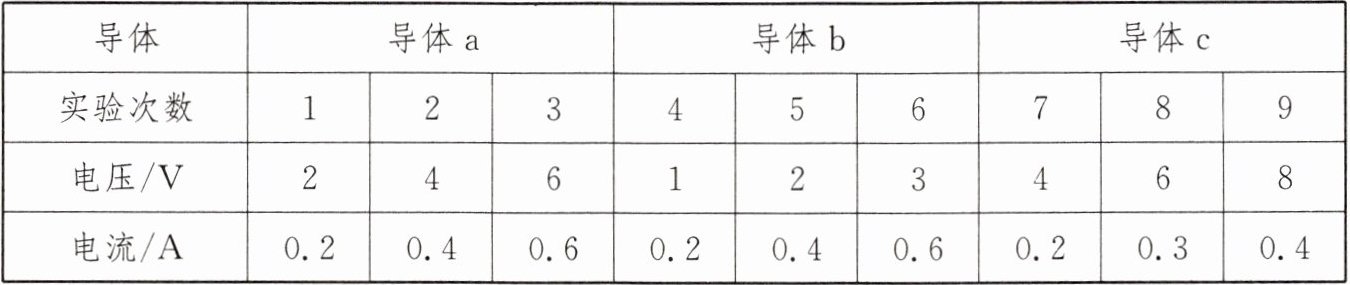

活动二：小明将三个不同的导体分别接入如图乙所示的电路中的 M、N 两点间,分别测出不同导体两端的电压 U 和通过的电流 I,实验结果记录在下表中。
| 导体 | 导体 a | | | 导体 b | | | 导体 c | | |
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 电压/V | 2 | 4 | 6 | 1 | 2 | 3 | 4 | 6 | 8 |
| 电流/A | 0.2 | 0.4 | 0.6 | 0.2 | 0.4 | 0.6 | 0.2 | 0.3 | 0.4 |
(2)① 请用笔画线代替导线把图乙电路连接完整,要求当滑片 P 向左滑动时,变阻器接入电路的电阻变大。
② 分析表中数据可知,同一导体,______；不同导体,______。可见,______反映了导体本身的一种性质,物理学上把导体的这种性质定义为电阻。
(3)电阻的定义方法,反映了导体阻碍电流的物理性质。物理学上还有一些用这种方法定义的、能反映出物质或物体某种物理性质的物理量,请列举一个：______。
活动一：在如图甲所示的电路中的 A、B 两点间先后接入铜线、铅笔芯、镍铬合金丝,通电后观察到灯泡的亮度分别为亮、较亮、较暗。
(1)该实验现象说明：______。
活动二：小明将三个不同的导体分别接入如图乙所示的电路中的 M、N 两点间,分别测出不同导体两端的电压 U 和通过的电流 I,实验结果记录在下表中。
| 导体 | 导体 a | | | 导体 b | | | 导体 c | | |
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 电压/V | 2 | 4 | 6 | 1 | 2 | 3 | 4 | 6 | 8 |
| 电流/A | 0.2 | 0.4 | 0.6 | 0.2 | 0.4 | 0.6 | 0.2 | 0.3 | 0.4 |
(2)① 请用笔画线代替导线把图乙电路连接完整,要求当滑片 P 向左滑动时,变阻器接入电路的电阻变大。
② 分析表中数据可知,同一导体,______；不同导体,______。可见,______反映了导体本身的一种性质,物理学上把导体的这种性质定义为电阻。
(3)电阻的定义方法,反映了导体阻碍电流的物理性质。物理学上还有一些用这种方法定义的、能反映出物质或物体某种物理性质的物理量,请列举一个：______。
答案：
(1)导体的导电能力与导体的材料有关
(2) ① 如图所示 ② 电压与电流的比值相同 电压与电流的比值不相同 电压与电流的比值
(3) 密度
(1)导体的导电能力与导体的材料有关
(2) ① 如图所示 ② 电压与电流的比值相同 电压与电流的比值不相同 电压与电流的比值
(3) 密度
