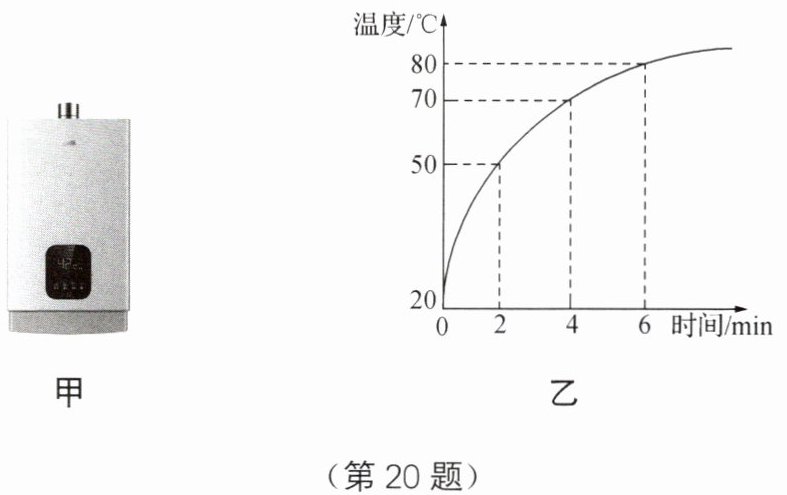

20. （6 分）环境小组的同学在探究性活动中对小明家新装的燃气热水器（如图甲所示）耗能进行测试，按表中热水器铭牌事先在热水器水箱中注满水，将与计算机相连的红外线热传感器接入热水器水箱后，开始加热。计算机显示出热水器中水的温度随时间变化的图像如图乙所示。[水的密度 $ \rho = 1.0×10^3 $ kg/m³，水的比热容为 $ 4.2×10^3 $ J/(kg·℃)，天然气的热值约为 $ 4×10^7 $ J/m³]求：
| JY 型燃气热水器 | 能耗等级 | 热效率 | 容量/L | 适应水压/MPa |
| :---: | :---: | :---: | :---: | :---: |
| 适用：天然气 | Ⅱ | 75% | 15 | 0.02～0.8 |
（1）加热 4 min，水吸收的热量。
（2）加热 4 min，消耗的天然气。

答案： （1）3.15×10⁶ J （2）0.105 m³
