16. 在“设计和制作一个模拟的调光灯”综合实践活动中,为了实现滑片滑动时,可连续调节灯泡的亮度且不烧坏灯泡,小明设计了如图所示的调光灯电路,电源电压为 4.5 V,灯泡 L 的规格是“3 V 0.3 A”,定值电阻 R 的作用是
防止滑动变阻器电阻最小时灯泡烧坏
,阻值不能小于5
Ω。
答案：
防止滑动变阻器电阻最小时灯泡烧坏 5
17. 小华用如图所示的电路探究“电流与电阻的关系”。已知电源电压为 6 V,滑动变阻器 $ R_{2} $ 的最大电阻为 20 Ω,电阻 $ R_{1} $ 为 10 Ω。实验过程中,将滑动变阻器滑片移到某一位置时,读出电阻 $ R_{1} $ 两端的电压为 4 V,并读出了电流表此时的示数。紧接着小华想更换与电压表并联的电阻再做两次实验,可供选择的电阻有 15 Ω、30 Ω、45 Ω 和 60 Ω 各一个,为了保证实验成功,小华应选择的电阻是
15
Ω 和30
Ω。
答案：
15 30
18. 在如图所示的电路中,电源电压为 6 V 不变,电阻 $ R_{1} $ 的阻值为 10 Ω,滑动变阻器 $ R_{2} $ 上标有“20 Ω 2 A”字样,两电表均为常用电表。闭合开关 S,电流表的示数为 0.2 A。
(1)电压表的示数为
(2)若移动滑动变阻器滑片 P 到某一位置,发现电压表和电流表中有一个已达到满刻度,滑动变阻器接入的电阻可能是
(1)电压表的示数为
2
V；电阻 $ R_{2} $ 连入电路的阻值20
Ω。(2)若移动滑动变阻器滑片 P 到某一位置,发现电压表和电流表中有一个已达到满刻度,滑动变阻器接入的电阻可能是
0 Ω或10 Ω
。
答案：
(1) 2 20
(2) 0 Ω或10 Ω
(1) 2 20
(2) 0 Ω或10 Ω

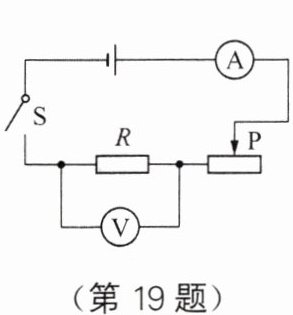

19. 如图所示是“伏安法测电阻”的实验电路图,R 为待测电阻,阻值约为 5 Ω。实验器材有：滑动变阻器(规格为“10 Ω 2 A”)、电压表(量程分别为 0～3 V、0～15 V)、电流表(量程分别为 0～0.6 A、0～3 A)、电源(3 节新干电池串联)。为使测量时能较准确地读数(指针最好偏过中间刻度线),电流表应选
0～0.6 A
的量程；为了保证两电表安全,应控制滑动变阻器接入电路的阻值大约在2.5～10 Ω
的范围内。
答案：
0～0.6 A 2.5～10 Ω

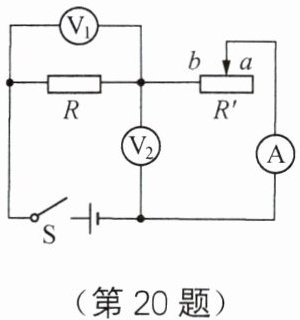

20. 如图所示,R 为定值电阻,$ R' $ 为滑动变阻器,闭合开关 S,将滑动变阻器的滑片从 a 端逐渐滑动到 b 端,发现电压表 $ V_{1} $ 的示数从 2 V 变化到 6 V,而电压表 $ V_{2} $ 的示数从 4 V 变化到 0 V,则电流表示数从 0.2 A 变化到
0.6
A,R = 10
Ω。
答案：
0.6 10
