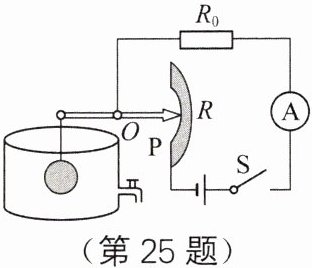

25. (12 分)如图所示是一种测定油箱内油量的装置。竖直放置的均匀圆弧形电阻丝 R 长 20 cm,规格为 1 Ω/cm。滑片 P 与滑杆连接,滑杆可绕固定轴 O 转动,O 是滑杆的中点,且与电阻丝 R 的中点在同一高度,滑杆的另一端通过轻质细杆连接一个浮子。油箱中的油量减少时,浮子随油面一起下降,带动滑杆使滑片向上移动,电流表的示数始终随之改变。
(1)油量逐渐减少,电阻 $ R_{0} $ 两端的电压逐渐
(2)当油箱加满油时,滑片刚好位于 R 的下端,电流表指针指在最大刻度处,此时示数为 0.6 A；油面缓慢下降,当 R 接入电路的长度为 4 cm 时,电流表的示数为 0.3 A；油面继续缓慢下降到最低位置时(油箱底部还有少许油可忽略不计),滑片刚好位于 R 的上端。求电源电压。
(3)对(2)中的设计进行调整,在保证油箱加满油时,电流表指针仍指在最大刻度的前提下,只改变电阻 $ R_{0} $ 和电源电压,就能实现还剩半箱油时,指针刚好指在电流表表盘刻度的中央。求电阻 $ R_{0} $ 的阻值。
(1)油量逐渐减少,电阻 $ R_{0} $ 两端的电压逐渐
减小
。(2)当油箱加满油时,滑片刚好位于 R 的下端,电流表指针指在最大刻度处,此时示数为 0.6 A；油面缓慢下降,当 R 接入电路的长度为 4 cm 时,电流表的示数为 0.3 A；油面继续缓慢下降到最低位置时(油箱底部还有少许油可忽略不计),滑片刚好位于 R 的上端。求电源电压。
2.4 V
(3)对(2)中的设计进行调整,在保证油箱加满油时,电流表指针仍指在最大刻度的前提下,只改变电阻 $ R_{0} $ 和电源电压,就能实现还剩半箱油时,指针刚好指在电流表表盘刻度的中央。求电阻 $ R_{0} $ 的阻值。
10 Ω
答案：
(1)减小
(2)2.4 V
(3)10 Ω
(1)减小
(2)2.4 V
(3)10 Ω
