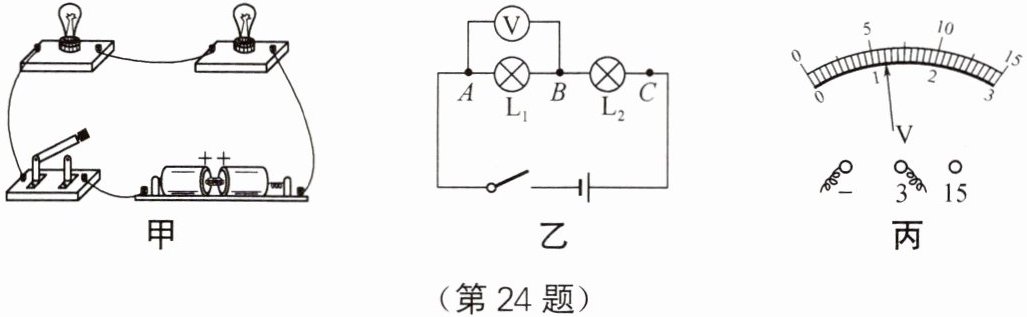

24. （6 分）小河和小南两位同学用如图甲所示电路探究“串联电路电压的规律”，用 2 节新干电池作为电源。

（1）按如图乙所示的电路图连接电路时，应选择规格不相同（选填“相同”或“不相同”）的灯泡。
（2）接线时，开关应处于断开状态；接线后小河同学检查图甲电路时发现电池（选填“电池”“开关”或“灯座”）安装错误。
（3）排除故障，小南同学完成 $ L_1 $ 两端电压的测量，为了节省时间，他采用以下方法：电压表所接的 $ B $ 接点不动，只断开 $ A $ 接点，并改接到 $ C $ 接点上。这样操作闭合开关观察到的现象是电压表指针反偏。
（4）小南同学第一次测 $ L_1 $ 两端的电压时，电压表的示数如图丙所示，则灯 $ L_1 $ 两端的电压是1.2 V。小河和小南两位同学又完成了两次实验，数据如下表所示。分析实验数据，可得到串联电路的电压特点：串联电路总电压等于各部分电路两端的电压之和。
| 实验次数 | $ U_{AB}/V $ | $ U_{BC}/V $ | $ U_{AC}/V $ |
| :---: | :---: | :---: | :---: |
| 1 | | 1.8 | 3.0 |
| 2 | 1.4 | 1.6 | 3.0 |
| 3 | 1.1 | 1.9 | 3.0 |

答案： （1）不相同 （2）断开 电池 （3）电压表指针反偏 （4）1.2 各部分电路两端的电压之和
