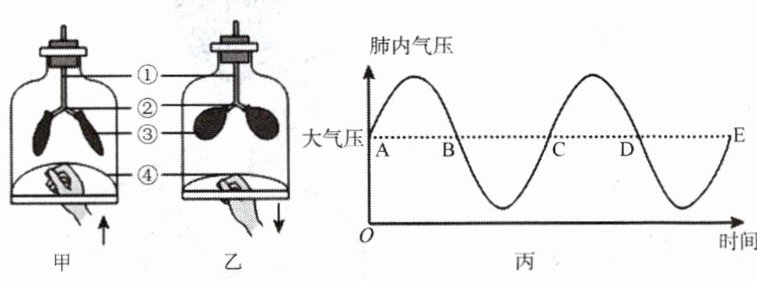

12. 下图为模拟膈肌运动的模型及人体吸气和呼气时肺内气压的变化曲线示意图,请据图回答有关问题。

(1) 图甲中③模拟呼吸系统的结构是肺,④是膈(或膈肌)。
(2) 图乙中用手向下拉橡皮膜,表示当④处于收缩状态时,③被动扩大,完成吸气过程。
(3) 图丙曲线表示的是人体吸气和呼气时肺内气压的变化,表示吸气过程的曲线是BC 和 DE,此时肋间肌处于收缩状态,肺内气压小于外界气压。
(4) 通过呼吸运动实现了肺与外界的气体交换。

答案：
(1)肺 膈(或膈肌)
(2)收缩 扩大
(3)BC 和 DE 收缩 小于
(4)呼吸运动

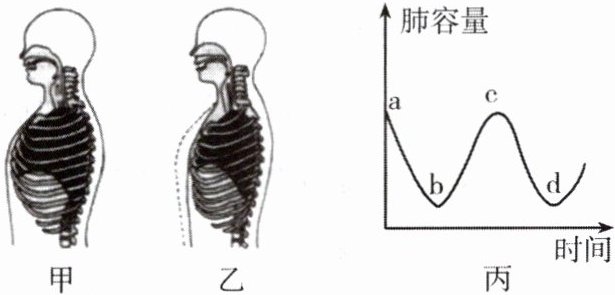

1. (2024年·山东滨州)图甲、乙表示人体呼吸时的不同状态,图丙是肺容量随时间的变化曲线。下列叙述正确的是 (B)

A.甲状态时,肋间肌和膈肌都舒张
B.由甲到乙,对应曲线ab、cd段
C.c点时肺内气压大于外界大气压
D.b→c→d表示完成了两次完整的呼吸运动

答案： B

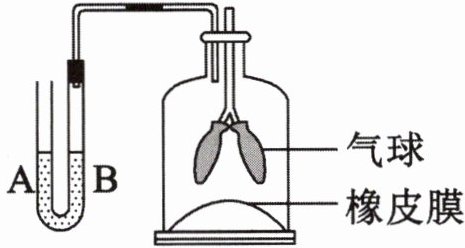

2. (2024年·山东济宁)如图为肺与外界气体交换的模拟装置。下列相关说法错误的是 (C)

A.气球模拟肺,橡皮膜模拟膈肌,液面高度变化模拟肺内气压变化
B.若模拟膈肌收缩,则下拉橡皮膜,液面A会下降
C.若模拟呼气过程,则下拉橡皮膜,液面B会上升
D.若模拟肺内气压减小,则向下拉橡皮膜,液面B会上升

答案： C
