《2025年万唯中考情境题八年级物理上册苏科版》

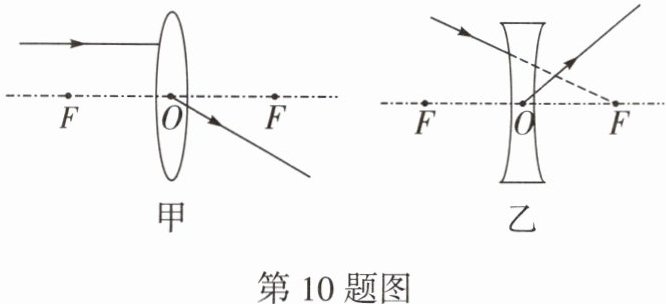

10. 如图是两条光线分别通过凸透镜、凹透镜后的部分光路图,O 点为透镜的光心,F 为透镜的焦点,请在图中分别画出两条光线的完整光路.
]

答案：

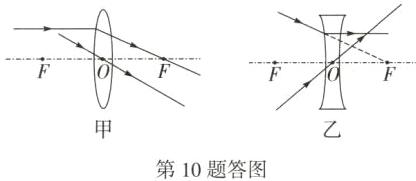

如答图所示　　　

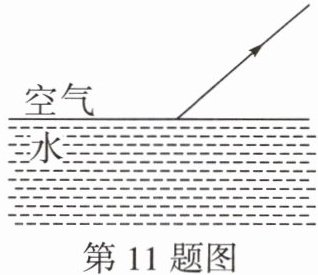

11. 一束光在水面发生了反射和折射,请根据反射光线画出其入射光线和大致的折射光线.
]

答案：
如答图所示　　　　　　 [解析]过入射点(反射点)垂直于水面作出法线，根据光的反射定律可知，反射光线和入射光线分居法线两侧，反射角等于入射角，可以作出对应的入射光线；根据光的折射规律可知，折射光线和入射光线分居法线两侧，光从空气斜射入水中，折射角小于入射角，可以作出大致的折射光线.具体如答图所示.

12. 请在方框中画出矫正远视眼所需的透镜.
]

答案：
如答图所示　　　　　　

13. 如图所示,一束光从空气中射向三棱镜后,同时发生了反射和折射,下列有关说法中正确的是( )


A.光线 b 为折射光线
B.反射角为 15°
C.折射角小于 75°
D.光线从三棱镜斜射入空气中时会靠近法线
]

答案： C

14. 如图所示为小明的昆虫观察盒,利用盒盖上的凸透镜能成放大的像,可以方便观察到盒底的小昆虫.已知盒盖到盒底的距离为 10 cm.小明观察时,不小心将盒盖上的凸透镜打碎了,为修好观察盒,下列四个焦距已知的透镜中,小明不可以选择( )


A.15 cm
B.10 cm
C.8 cm
D.20 cm
]

答案： B　[解析]盒盖处安装凸透镜，盒底处有昆虫，盒盖到盒底的距离为10cm，即物距为10cm；要使该凸透镜成放大的像，可以做放大镜使用，物距应小于焦距，物距是10cm，所以焦距应大于10cm；也可以做投影仪使用，物距应在一倍焦距和二倍焦距之间，即$f＜10\ cm＜2f$，解得$5\ cm＜f＜10\ cm$；当物距等于焦距时，不成像，A、C、D正确，B错误.故选B.

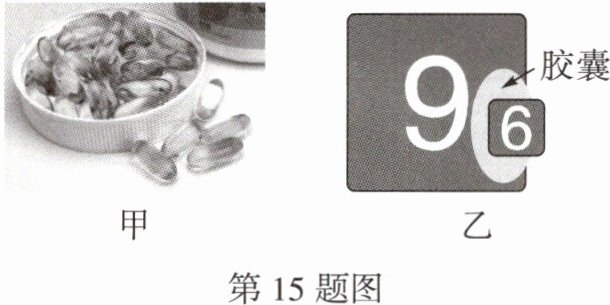

15. (黑白卷改编)如图甲所示为小明妈妈常吃的某品牌鱼油胶囊,该鱼油胶囊呈透明的水滴状.如图乙所示,小明透过鱼油胶囊观察积木,发现上面的数字“9”变成了“6”,下列有关说法中正确的是( )


A.放大镜成像原理与此相同
B.若想让“6”变大一些,可将胶囊稍微远离积木一些
C.若将胶囊靠近积木,透过胶囊看到的数字有可能会变成“9”
D.若将数字“9”稍向下移动,透过胶囊看到的“6”会向下移动
]

答案： C　[解析]上面的数字“9”变成了“6”，成倒立、缩小的实像，可知$u＞2f$，$2f＞v＞f$，应用于照相机，A错误；若想让“6”变大一些，可以适当减小物距，即减小积木和胶囊的距离，B错误；当胶囊靠近积木，它们之间的距离小于胶囊一倍焦距时，可以透过胶囊看到放大的“9”，且此像为虚像，C正确；凸透镜成实像时，所成像是上下左右颠倒的，所以将数字“9”稍向下移动，透过胶囊看到的“6”会向上移动，D错误.故选C.

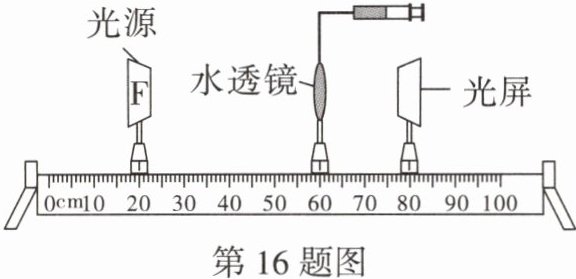

16. 小明用透明橡皮膜制作了一个水透镜,利用注射器向水透镜内注水或向外抽水可改变水透镜的焦距,来模拟人眼视物原理的探究,装置如图所示,此时发光板字母“F”恰好在光屏上成清晰的像(图中未画出).下列说法正确的是( )


A.此时光屏上成倒立、放大的实像
B.此时水透镜相当于人眼的视网膜
C.为模拟近视眼的成因,可以向外抽水,观察成像特点的变化
D.当光源远离水透镜时,要将光屏靠近水透镜才能再次看到清晰的像
]

答案： D　[解析]根据凸透镜成像的规律可知，当$u＞v$时，凸透镜成倒立、缩小的实像，A错误；水透镜相当于凸透镜，模拟的是人眼的晶状体，B错误；近视眼的成因是晶状体对光的会聚能力变强，像成在视网膜的前方，故向水透镜中注水，可以模拟近视眼的成因，C错误；凸透镜成实像时，物距变大，像距变小，像变小，故光屏应向靠近透镜的方向移动才能再次看到清晰的像，D正确.故选D.
