《2025年万唯中考情境题八年级物理上册苏科版》

1. (教材图改编)如图所示,一束光从空气斜射入玻璃砖中,请画出其折射光线在玻璃砖中的大致位置.


变式 画入射光线
一块厚玻璃砖竖立在桌面上,小明站在玻璃砖右侧观察.将一枚硬币缓慢移至玻璃砖左侧某一位置时,小明发现硬币竟然“进入”了玻璃砖内部,如图所示,$A'$点是小明看到硬币上A点的像点.请补全小明眼睛看到硬币的光路图.

答案：
1.如答图所示
　　　　　　
变式　如答图所示
　　　　　　

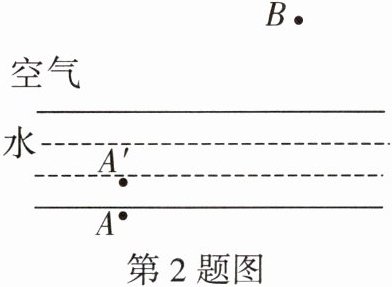

2. 趋势情境 安全教育 老师在进行防溺水安全教育宣讲时常说,水的实际深度比看到的更深,提醒学生们不要到不熟悉的水域游泳.请在下图中画出人眼(用B点表示)看到水底A点变浅的光路图,A点的像用$A'$点表示.

答案：
2.如答图所示
　　　　　

类型 2 透镜的三条特殊光线作图${}^{61考}$

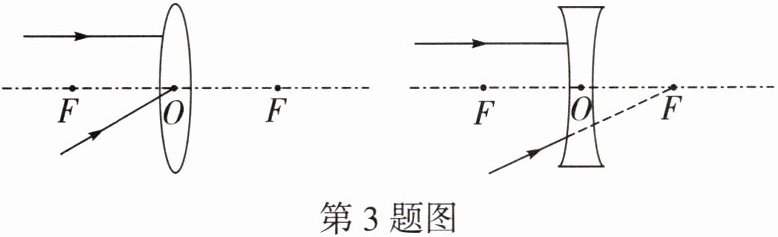

3. 请你根据入射光线将下列透镜的光路图补充完整.

变式1 根据折射光线作图

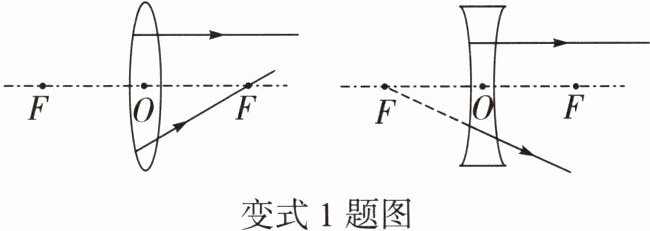

请你根据图中的折射光线将透镜的光路图补充完整.

变式2 透镜综合作图

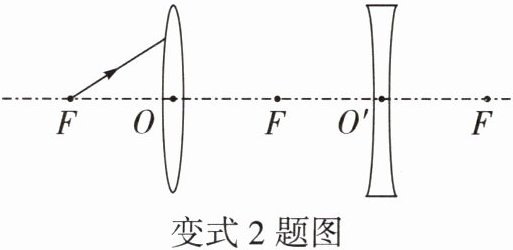

如图所示,凸透镜与凹透镜的主光轴重合,凸透镜右侧的焦点与凹透镜左侧的虚焦点重合,一条入射光线经过凸透镜的左侧焦点F.请在图中作出这条入射光线经过凸透镜和凹透镜折射后的光路图.

变式3 结合光现象综合作图

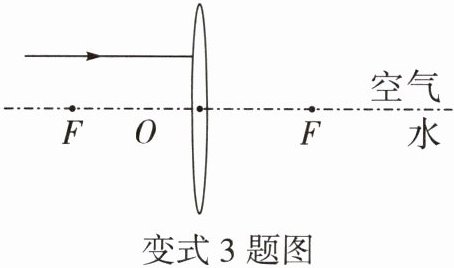

如图所示,凸透镜的主光轴与水面重合,一束光平行于主光轴入射,F为凸透镜的焦点,请在图中画出光线经过凸透镜后最终射入水中的光路图.

答案：

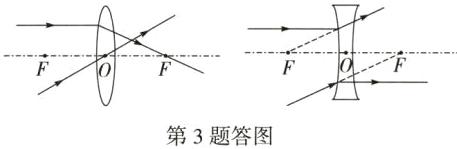

3.如答图所示
　　

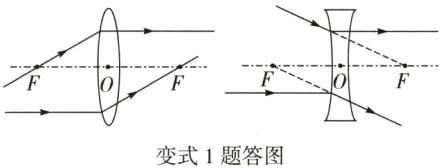

变式1　如答图所示
　　
变式2　如答图所示
　　　　　

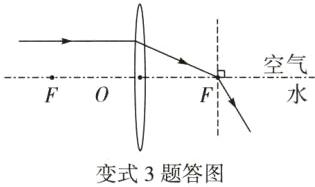

变式3　如答图所示
　　　　

类型 3 补画透镜${}^{3考}$

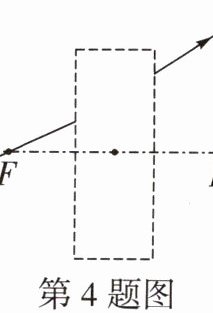

4. 一束光入射到透镜上的情况如图所示,请根据光路补充虚线框中的透镜.


变式 改变光路

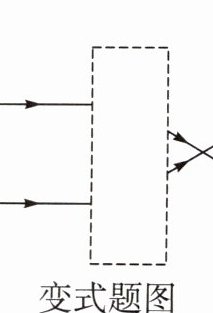

两束光经透镜折射后的光路如图所示,请在虚线框中画出合适的透镜.

答案：
4.如答图所示
　　　　　　
变式　如答图所示
