《2025年万唯中考情境题八年级物理上册苏科版》

一阶:认识模型

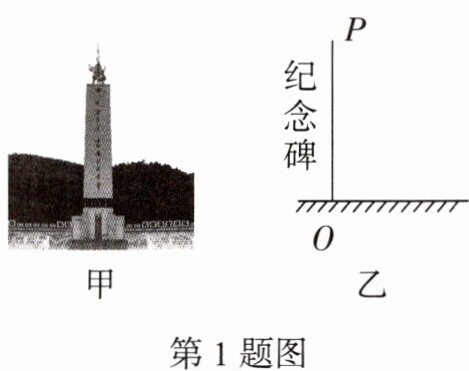

1. 趋势情境 革命文化 如图甲所示为“中央红军长征胜利纪念碑”.图乙是纪念碑在太阳照射下的示意图,S 代表太阳的位置,P 是碑顶,请你画出纪念碑在地面形成的影子,并标出其长度 L.

答案：
1. 如答图所示

二阶:模型变式
2. 如图所示,小明和小红站在同一路灯下,地上留下了他俩的影子.通过光路作图的方法画出路灯 L 的大致位置.

答案：
2. 如答图所示

类型 2 平面镜作图$^5^9$考
一阶:认识模型
3. 利用平面镜成像的特点画出物体 ABC 在平面镜中所成的像.(保留作图痕迹)

答案：
3. 如答图所示

二阶:模型变式
4. 如图所示是物体 AB 和它在平面镜中所成的像A'B',请在图中画出平面镜的位置.(保留作图痕迹)

答案：
4. 如答图所示

三阶:情境训练

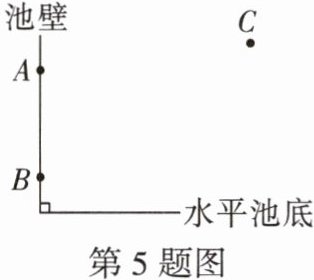

5. 如图所示,水池的侧壁上安装了一盏射灯 A,站在平静的水池旁边的小明(眼睛在 C 点)看到射灯 A 的像在水中 B 点处.请画出水面的位置(用虚线表示)和 A 发出的一束光经水面反射后进入小明眼睛的光路图.

答案：
5. 如答图所示

[解析]平静的水面可看作是一个平面镜模型，B点是A点在水中像的位置，根据平面镜成像特点，A点和B点关于水面是对称的，线段AB的中垂线为水面的位置；已知小明(眼睛在C点)看到射灯的像在水中B点，用虚线连接BC与水面交于O点，即为入射点(反射点)，用实线连接AO就得到入射光线、连接OC为反射光线。具体如答图所示。

类型 3 光的反射作图$^2^6$考
一阶:认识模型
6. 如图所示,一束光与镜面成 30°角射在平面镜上,请在图中作出它的反射光线,并标出反射角的度数.

答案：
6. 如答图所示

二阶:模型变式
7. 一束光过平面镜入射点 O 发生反射,反射光过A 点,请在图中作出此过程的光路图.(保留作图痕迹)

答案：
7. 如答图所示

三阶:情境训练

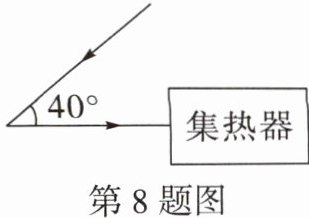

8. 太阳能发电厂利用平面镜将太阳光反射到集热器上,如图所示,此时有一束与水平方向夹角为 40°的太阳光水平进入集热器,请在图中画出平面镜的位置.

答案：
8. 如答图所示

[解析]由题可知，反射光线与入射光线的夹角为40°，由反射角等于入射角，可得入射角和反射角均为20°，过入射点作反射光线与入射光线夹角的角平分线即为法线，根据法线与平面镜垂直可作出平面镜的位置。具体如答图所示。
