《2025年万唯中考情境题八年级物理上册苏科版》

小明和小华帮老师整理实验器材时,发现了几块透镜,他们需要辨别透镜的类型并将其放在相应的盒子里.请完成第1~2题.

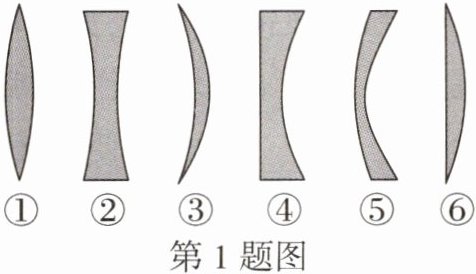

1.(教材图改编)对于部分弯曲程度较明显的透镜,小明从侧面观察到的现象如图所示,则:

(1)图中属于凸透镜的是______(选填序号),这种透镜具有中央______、边缘______的特点.
(2)图中属于凹透镜的是______(选填序号),这种透镜具有中央______、边缘______的特点.

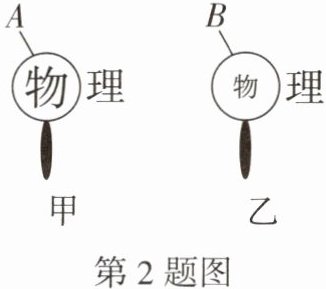

2.(教材正文改编)小华思考后用两块透镜分别观察物理课本封面上的"物理"两字,两透镜与字的距离相同时,得到的现象如图所示.据此可知:透镜A为______,透镜B为______.(均选填"凸透镜"或"凹透镜")

答案： 1.
(1)①③⑥ 厚 薄
(2)②④⑤ 薄 厚 2. 凸透镜 凹透镜 [解析]图甲中透过透镜看到的是正立、放大的像，则透镜A为凸透镜;图乙中透过透镜看到的是正立、缩小的像，则透镜B为凹透镜.

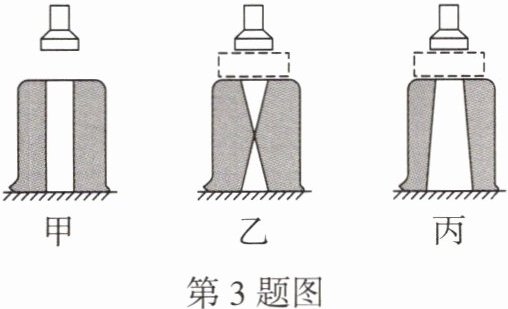

3.(教材图改编)在一个大烧杯里充满烟雾后倒扣在桌面上,用手电筒通过杯底自上而下照射,调节手电筒的聚光圈,使通过烟雾的光形成粗细均匀的柱形光束,如图甲所示.

(1)若在烧杯底部放一个透镜,观察到的现象如图乙所示,则所放的透镜是______,你判断的依据是该透镜对光有______作用.
(2)若在烧杯底部放一个透镜,观察到的现象如图丙所示,则所放的透镜是______,你判断的依据是该透镜对光有______作用.

答案： 3.
(1)凸透镜 会聚
(2)凹透镜 发散 [解析]
(1)由题图乙可知,手电筒的光照射入烧杯中时,光线呈会聚状态,说明该透镜对光有会聚作用,则该透镜是凸透镜;
(2)由题图丙可知,手电筒的光照射入烧杯中时,光线呈发散状态,说明该透镜对光有发散作用,则该透镜是凹透镜.

4.(教材图改编)小明用平行于主光轴的两束光照射凸透镜时,观察到两束光经过凸透镜折射后都会经过同一个点F,如图所示,点F即为该凸透镜的______,该凸透镜光心为点O,则该凸透镜的焦距为线段______.

答案： 4. 焦点 OF

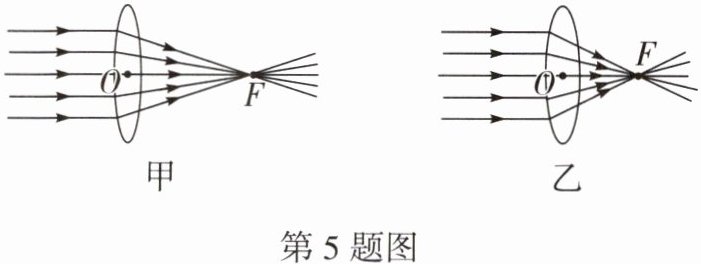

5.(教材图改编)实验室有两个焦距分别为10 cm、15 cm的凸透镜,一束平行于主光轴的光通过两凸透镜后的光路图分别如图所示,则甲凸透镜的焦距为______cm,______(选填"甲"或"乙")凸透镜对光的会聚能力更强.

答案： 5. 15 乙

6.一题多变 如图所示,O点为透镜的光心,F为透镜的焦点,请画出射向透镜的光线经凸透镜折射后的光线.

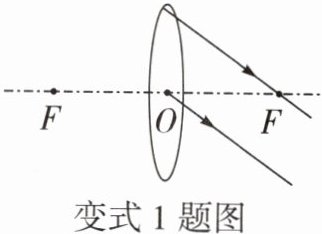

变式1 改变光线类型
如图所示,O点为透镜的光心,F为透镜的焦点,请将光路图补充完整.

变式2 改变透镜类型
如图所示,O点为透镜的光心,F为透镜的焦点,请画出射向透镜的光线经凹透镜折射后的光线.(保留作图痕迹)

答案：
6. 如答图所示

变式1 如答图所示

变式2 如答图所示

方法指导

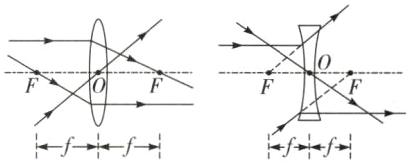

(1)三条特殊光线

(2)作图注意事项
a. 实际光线画实线,不是实际光线(光线的反向延长线)画虚线.
b. 光线要带箭头,光线与光线之间要连接好,不要断开.
