《2025年万唯中考情境题八年级物理上册苏科版》

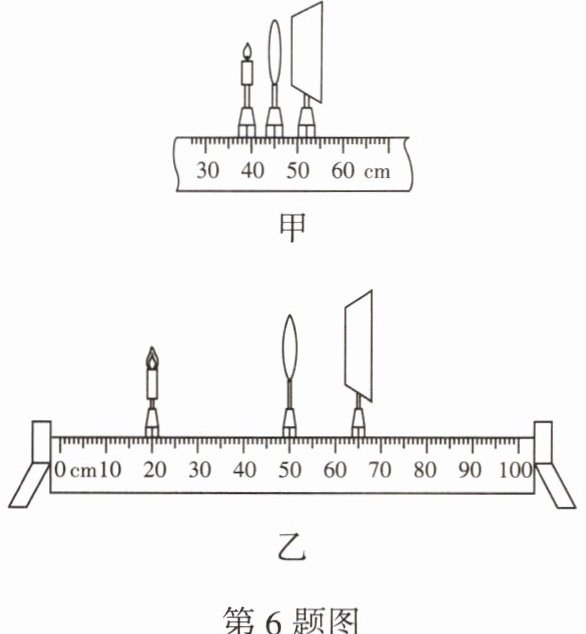

6. 实验小组用蜡烛、凸透镜、光屏、光具座等装置做“探究凸透镜成像的规律”实验.

甲
乙
(1)现有焦距分别为48 cm、10 cm 和4 cm 的三个凸透镜,实验小组应该选择焦距为______cm的凸透镜进行实验.
(2)实验开始前,小组同学将蜡烛、凸透镜、光屏按图甲所示组装在一起,这样放置是为了方便调节______.
(3)调节好实验器材后进行探究,当各器材位置如图乙所示时,光屏上成清晰的像(未画出).
①此时光屏上成的是倒立、______(选填“放大”或“缩小”)的实像；
②保持图乙中凸透镜的位置不变,对调蜡烛和光屏的位置,______(选填“能”或“不能”)在光屏上看到清晰的像,这是因为在光的折射现象中,______；
③在图乙中保持凸透镜位置不动,向左稍移动光屏,要再次在光屏上看到清晰的像,应将蜡烛向______移动,此时像的大小将______(选填“变大”“变小”或“不变”).

答案：
(1)10
(2)烛焰、凸透镜、光屏的中心在同一高度
(3)①缩小 ②能 光路是可逆的 ③左 变小

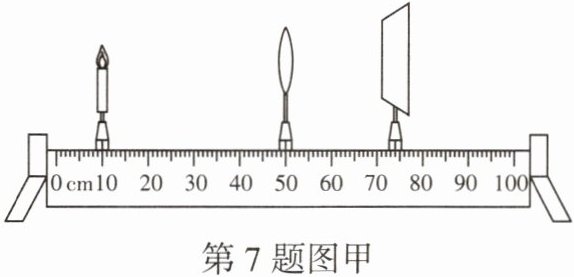

7. 一题多设问 实验小组进行“探究凸透镜成像规律”的实验装置如图甲所示.

(1)实验前老师让同学将实验室有太阳光直射一侧的窗帘拉上后再进行实验,据此小组同学讨论后认为其目的是______.
(2)小明发现用凸透镜看远处物体时,可以看见倒立、缩小的像;再用凸透镜靠近书本时,可以看到书本上倒立、放大的字.由此猜想:凸透镜成像的规律可能与______有关.
(3)小明将凸透镜置于50.0 cm 刻度线处,再将蜡烛置于凸透镜前,调节蜡烛和光屏的位置,发现光屏上出现等大、倒立、清晰的像.此时蜡烛位于20.0 cm 刻度线处,则此凸透镜焦距是______cm.
(4)保持图甲凸透镜位置不变,小明将蜡烛移动到40.0 cm 刻度线处,无论怎样移动光屏,在光屏上都找不到清晰的像,此时眼睛应从______(选填“蜡烛”或“光屏”)一侧透过凸透镜观察所成的像.
(5)同组的小华在实验时发现烛焰通过透镜成的像在光屏的上方,为使像成在光屏中心,他应采取的措施是______.
(6)若小明给凸透镜包上一层半透明的网格布,则蜡烛通过该凸透镜成的像是______.
A. 网格线
B. 每个格子都有一个完整的像
C. 一个完整的像,但像变暗

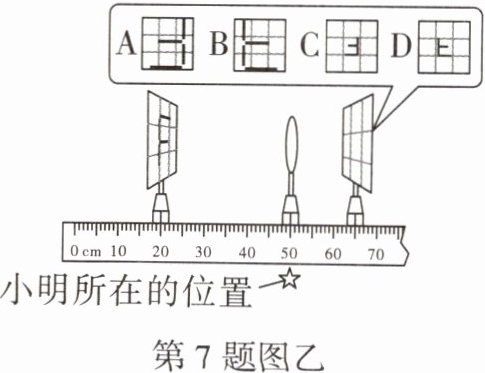

(7)(中考新考法·装置改进)实验结束后与同学交流时,小明发现有同学用图乙的装置,在标有均匀格子的面板上制作字母“F”状LED灯替代蜡烛,光屏上标有同样的均匀格子,与蜡烛作为光源相比,该装置的一个优点是:______.若图乙中光屏上恰好成清晰的像,此时小明观察到的像应是图中的______(填字母).

答案：
(1)使实验效果更明显
(2)物距
(3)15.0
(4)光屏
(5)将蜡烛适当上移(或将透镜和光屏同时适当下移)
(6)C
(7)可以增加物体的亮度，成像更清晰(或可以避免烛焰的晃动，实验时便于操作，或更方便看出像和物的大小与形状关系等，合理即可) D
【解析】
(1)将实验室窗帘拉上后再进行实验，可以减小外界光线的干扰，从而更清晰观察凸透镜成像效果，据此小组同学讨论认为其目的是使实验效果更明显；
(2)观察远近不同的物体，看到了不同特点的像，说明凸透镜成像的规律与物距有关；
(3)烛焰在光屏上成倒立、等大的实像，此时物距等于像距等于二倍焦距，题中蜡烛与透镜之间的距离为$50.0\ cm-20.0\ cm=30.0\ cm$，则该凸透镜的焦距为15.0 cm；
(4)保持凸透镜位置不变，小明将蜡烛移动到40.0 cm刻度线处，此时物距小于一倍焦距，成正立、放大的虚像，所以应当从光屏一侧透过凸透镜进行观察；
(5)在光屏上成的像是倒立的，烛焰的像在光屏上方，说明烛焰中心低于光屏中心，示意图如解图所示，所以为了使像成在光屏中央，应该将蜡烛适当上移，或将透镜和光屏同时适当下移；
(6)给凸透镜包一层半透明的网格布，此时网格布处在凸透镜的一倍焦距以内，不会在光屏上成像，因此在光屏上看到的仍是一个完整的烛焰的像，只是由于网格布的阻挡，射向凸透镜的光线减少，像会变暗，C正确.故选C；
(7)将蜡烛换成“F”状LED电子光源，与使用蜡烛相比亮度更亮，成像更清晰，也可以避免烛焰的晃动对实验影响，实验时便于操作，也可以更加明显地看出像和物的大小与形状关系；由题图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立，缩小的实像.故小明看到的像应是D.
