10. 阅读短文,回答问题。

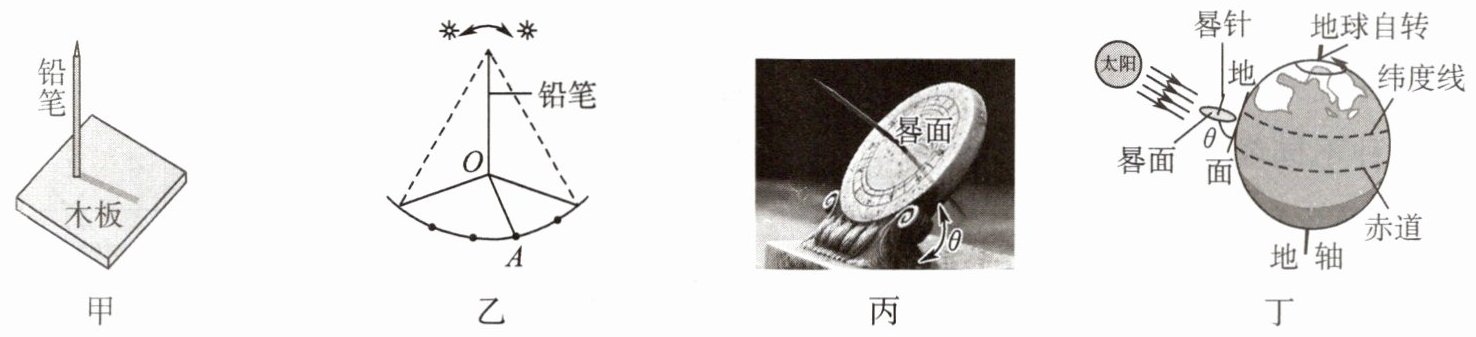

为了研究日晷的工作原理,威海市某中学以此为主题开展跨学科实践活动。日晷主要有相互垂直的“晷面”和“晷针”组成,小明同学用水平木板模拟晷面,用铅笔模拟晷针,制成“简易日晷”。小明将制成的“简易日晷”放在水平面上,在太阳光下每隔10 min记录铅笔影子顶端的位置,如图甲所示。影子顶端随时间的变化轨迹如图乙所示,其中OA是最短的影子。
(1)图甲中,铅笔能在阳光下形成影子是由于光的直线传播。
(2)图乙中,最短的影子所指方向大致为北方。实验中记录的影子转动方向是顺(选填“顺”或“逆”)时针,影子的长度变化情况是先变短后变长。连续记录几天,发现最短的影子的长度在变短,说明威海市正在接近夏至(选填“冬至”或“夏至”)。
(3)上述实验中,小明发现除了影子长度变化外,等时间内影子转过的角度也不同。查阅我国古代的“日晷”,发现其区别是“晷面”和水平面有一个夹角,如图丙所示。该夹角确保了暑针和地轴平行,太阳光和晷针的夹角保持稳定,影子稳定且转速均匀,其位置关系简化图如图丁所示。威海市位于纬度37.5°,东经122.1°,则夹角等于52.5°。

答案：
(1)直线传播　
(2)北　顺　先变短后变长　夏至　
(3)52.5°
