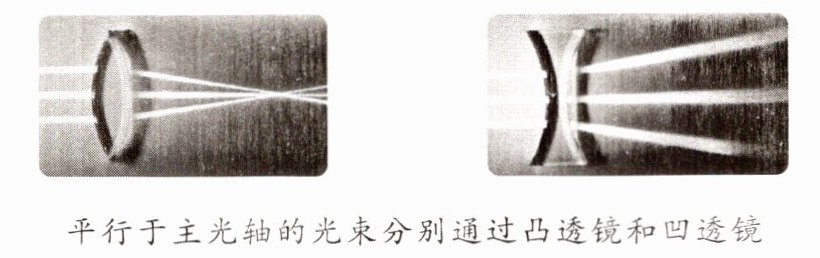

对比和比较 凸透镜具备使光线会聚的效应,而凹透镜则具有使光线发散的效应。此处所指的“发散”意指光线在透镜折射作用下向四周散开,远离透镜的主光轴。相对地,“会聚”则意味着光线在透镜折射后向透镜的主光轴靠拢。在掌握了透镜对光线作用的基本原理之后,我们就能够通过调整改变透镜的焦距来改变光线覆盖的区域。

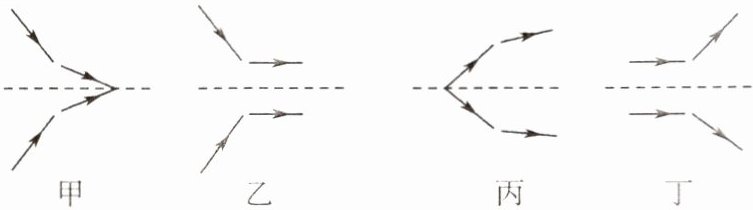

在下图中,画出了光线通过透镜(图中未画出)的情形,其中一个透镜对光线起的作用与另外三个不同,请指出是哪个透镜？

答案： A

知识梳理
1. 光的折射规律：
光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，这种现象叫光的折射。
光的折射规律：
折射光线、入射光线和法线在同一平面内（三线共面）；
折射光线和入射光线分居法线两侧（两线分居）；
当光从空气斜射入水或其他介质中时，折射角小于入射角；当光从水或其他介质斜射入空气中时，折射角大于入射角；当光垂直射向介质表面时，传播方向不改变（$i = r=0^{\circ}$）。
2. 平行玻璃板：
特点：光线通过平行玻璃板后，传播方向不变，但会发生侧移。设玻璃板厚度为$d$，入射角为$i$，折射角为$r$，侧移距离$\Delta x = d\frac{\sin(i - r)}{\cos r}$。
3. 凸透镜：
特点：中间厚、边缘薄，对光线有会聚作用。
成像规律：
当$u\gt2f$时，$f\lt v\lt2f$，成倒立、缩小的实像（照相机原理）；
当$u = 2f$时，$v = 2f$，成倒立、等大的实像；
当$f\lt u\lt2f$时，$v\gt2f$，成倒立、放大的实像（投影仪原理）；
当$u = f$时，不成像；
当$u\lt f$时，成正立、放大的虚像（放大镜原理）（$u$为物距，$v$为像距，$f$为焦距）。
4. 凹透镜：
特点：中间薄、边缘厚，对光线有发散作用。
成像规律：只能成正立、缩小的虚像。
5. 三棱镜：
特点：可以使光发生色散（太阳光通过三棱镜后分解成红、橙、黄、绿、蓝、靛、紫七种色光），也可以改变光的传播方向。

答案： 1. 光的折射规律：
光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，这种现象叫光的折射。
光的折射规律：
折射光线、入射光线和法线在同一平面内（三线共面）；
折射光线和入射光线分居法线两侧（两线分居）；
当光从空气斜射入水或其他介质中时，折射角小于入射角；当光从水或其他介质斜射入空气中时，折射角大于入射角；当光垂直射向介质表面时，传播方向不改变（$i = r=0^{\circ}$）。
2. 平行玻璃板：
特点：光线通过平行玻璃板后，传播方向不变，但会发生侧移。设玻璃板厚度为$d$，入射角为$i$，折射角为$r$，侧移距离$\Delta x = d\frac{\sin(i - r)}{\cos r}$。
3. 凸透镜：
特点：中间厚、边缘薄，对光线有会聚作用。
成像规律：
当$u\gt2f$时，$f\lt v\lt2f$，成倒立、缩小的实像（照相机原理）；
当$u = 2f$时，$v = 2f$，成倒立、等大的实像；
当$f\lt u\lt2f$时，$v\gt2f$，成倒立、放大的实像（投影仪原理）；
当$u = f$时，不成像；
当$u\lt f$时，成正立、放大的虚像（放大镜原理）（$u$为物距，$v$为像距，$f$为焦距）。
4. 凹透镜：
特点：中间薄、边缘厚，对光线有发散作用。
成像规律：只能成正立、缩小的虚像。
5. 三棱镜：
特点：可以使光发生色散（太阳光通过三棱镜后分解成红、橙、黄、绿、蓝、靛、紫七种色光），也可以改变光的传播方向。
