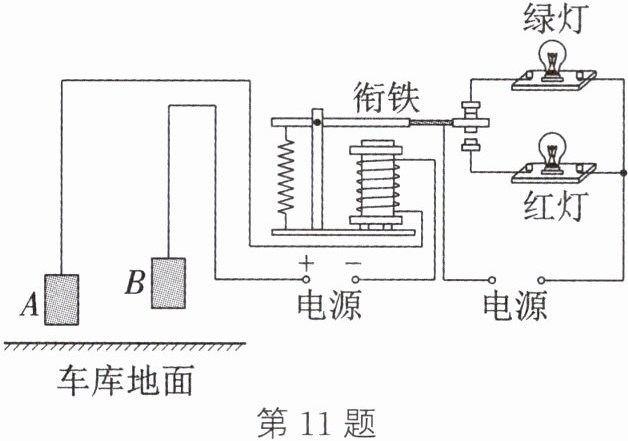

11.(十堰中考)某小区因暴雨引起车库积水,部分车辆被淹,小明看到新闻后,设计了车库积水自动报警器,如图所示为该报警器原理图,金属块A和B分别固定在车库地面附近适当高处,当车库积水水面到达B处时,红灯发光报警,此时电磁铁的上端是N极。

答案： B 红 N

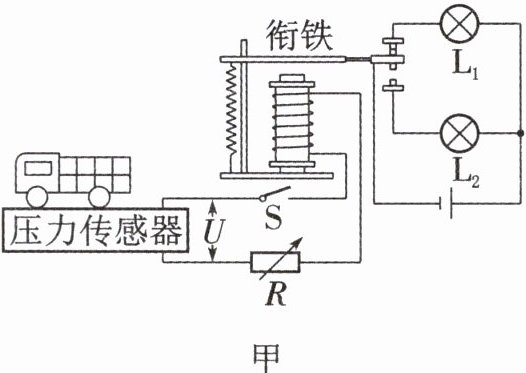

12. 小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件,设计了一个车辆超载自动报警电路,如图甲所示。他了解到这种压力传感器所受压力越大时,输出的电压U就越大,两者的关系如图乙所示。闭合开关S,当继电器线圈中电流大于20mA时,衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压,线圈的电阻为20Ω。
(1)车辆不超载时,工作电路中绿灯亮；当传感器所受压力增大到一定程度时,红灯亮,说明车辆超载。请你判断灯______L₁(填$“L_1”$或$“L_2”)$是绿灯。


(2)利用小强设计的装置为某水平公路桥报警,R的阻值为10Ω,则此桥允许通过的车辆的最大质量为多少吨？(g取10N/kg)12 t
(3)在水平路面上,要使该装置报警,允许通过的车辆的最大重力越大,则R应______越大(填“越大”或“越小”)。

答案： （1）L₁ （2）12 t （3）越大 解析:（1）由图示和题意可知，车辆不超载时，即传感器所受压力较小时，输出电压U（控制电路的电源电压）就较小，由欧姆定律可知，控制电路的电流就较小，衔铁没有被吸合，即衔铁接上端，此时灯L₁亮，即灯L₁是绿灯；车辆超载时，衔铁接下端，灯L₂亮，即灯L₂是红灯。（2）R的阻值为10 Ω，线圈的电阻为20 Ω，则由串联电路特点可知，控制电路总电阻R'=R+R线圈=10 Ω+20 Ω=30 Ω，衔铁未被吸下时，控制电路中的最大电流I=0.02 A；由欧姆定律可知，此时控制电路电源的电压U=IR'=0.02 A×30 Ω=0.6 V，由图乙可知，此时对应的压力F=1.2×10⁵ N；车辆在水平面上，压力等于重力，即G=F=1.2×10⁵ N；则此桥允许通过的车辆的最大质量m=G/g=1.2×10⁵ N/10 N/kg=12 000 kg=12 t。（3）在水平路面上，要使该装置报警，允许通过车辆的最大重力越大，则控制电路的电源电压越大，根据欧姆定律可知，在电流不变的情况下，电阻要变大，根据串联电路的电阻规律可知，R应越大。

13.(新疆中考)下列设备或用电器中,主要利用电磁感应原理工作的是(B)
A.电磁起重机
B.柴油发电机
C.滚筒洗衣机
D.家用吹风机

答案： B

14.(衡阳中考)如图所示,在“探究什么情况下磁可以生电”的实验中：

| 实验序号 | 实验操作 | 灵敏电流计指针偏转情况 |
| 1 | 保持导体与磁体静止 | 不偏转 |
| 2 | 保持磁体静止,导体水平向左切割磁感线 | 向右偏转 |
| 3 | 保持磁体静止,导体水平向右切割磁感线 | 向左偏转 |
………| | | |
(1)比较1、2(或1、3)实验现象可知,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生感应电流。
(2)要使感应电流方向发生改变,可采取的具体措施是B(填字母)。
A. 使用磁性更强的磁体
B. 保持磁体静止,只改变导体水平运动的方向
C. 上下调换磁极,同时改变导体水平运动的方向
(3)从能量的角度来分析,感应电流的产生过程是机械能转化为电能的过程。
(4)如果将灵敏电流计换成电源,那么可以用于探究磁场对通电导体的作用。

答案： （1）切割磁感线 （2）B （3）机械 （4）电源
