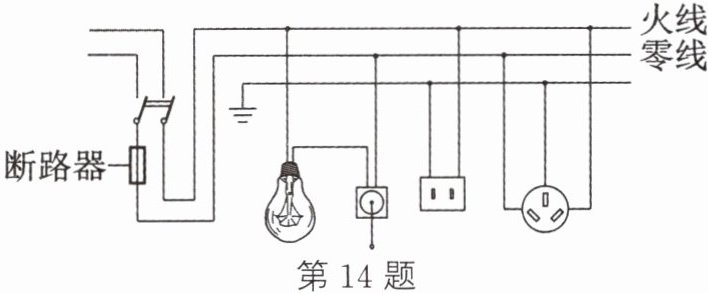

14. (十堰中考)如图所示为小明设计的家庭电路的电路图,下列对此电路图的分析,错误的是(
A.断路器的接法错误,应该安装在火线上
B.两孔式插座的接法错误,其左端的导线应该接在零线上
C.开关和灯泡的接法正确,开关接在零线上符合安全用电原则
D.三孔式插座的接法正确,使用电冰箱时,插头应插在三孔式插座上
C
)A.断路器的接法错误,应该安装在火线上
B.两孔式插座的接法错误,其左端的导线应该接在零线上
C.开关和灯泡的接法正确,开关接在零线上符合安全用电原则
D.三孔式插座的接法正确,使用电冰箱时,插头应插在三孔式插座上
答案：
C
15. (仙桃中考)如图所示为常用的插线板,闭合开关,指示灯亮,且插孔可以提供工作电压。下列说法中,正确的是(
A.图中 $ A $ 孔与零线相连,$ B $ 孔与火线相连
B.将测电笔插入 $ C $ 孔,其氖管会发光
C.若指示灯开路不能亮,则插孔一定不能提供工作电压
D.若 $ A $、$ B $ 两孔发生短路,则其他插孔仍可提供工作电压
A
)A.图中 $ A $ 孔与零线相连,$ B $ 孔与火线相连
B.将测电笔插入 $ C $ 孔,其氖管会发光
C.若指示灯开路不能亮,则插孔一定不能提供工作电压
D.若 $ A $、$ B $ 两孔发生短路,则其他插孔仍可提供工作电压
答案：
A
16. (柳州中考)下列做法中,符合安全用电原则的是(
A.用手拉扯电线拔出插头
B.不使用绝缘皮破损的导线
C.家用电器失火时,用水浇灭
D.有人触电时,直接用手把他拉开
B
)A.用手拉扯电线拔出插头
B.不使用绝缘皮破损的导线
C.家用电器失火时,用水浇灭
D.有人触电时,直接用手把他拉开
答案：
B
17. (芜湖中考)如图所示的卡通画中,电路一旦接通,哪只鸟有触电危险？哪只鸟相对安全？请分别说明理由。
答案：
左边的鸟有触电危险,右边的鸟相对安全。因为左边的鸟与灯泡并联,电路一旦接通,其两端电压为220 V,有触电危险;而右边的鸟与导线并联,被导线短路,两脚之间没有电压,故相对安全
