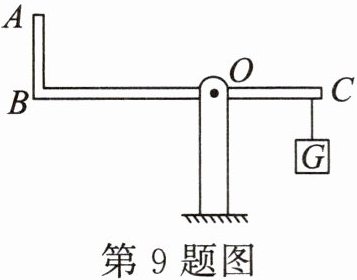

9. (常州)请在图中画出使杠杆ABC保持平衡的最小动力$F_{1}及其力臂l_{1}$的示意图。

答案：

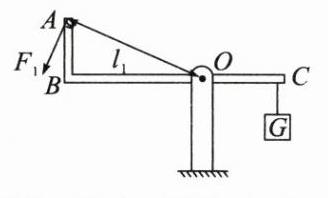

如图所示

10. 如图所示为汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力$F_{1}和动力臂l_{1}$。

答案：
如图所示

11. 如图所示,杠杆OAB能绕O点转动,在A点挂一重物G,为保持杠杆在水平位置平衡,在B点分别作用的四个力中最小的是 (C)
A.$F_{1}$
B.$F_{2}$
C.$F_{3}$
D.$F_{4}$

答案： C

12. 下列用具中,属于省力杠杆的是 (A)
A.钳子
B.镊子
C.天平
D.筷子

答案： A

13. 小朋友借助一个定滑轮把“骨头”提高来引诱可爱的小狗,其中定滑轮的作用是 (C)
A.既省力,又改变施力的方向
B.省力,但不改变施力的方向
C.不省力,但改变施力的方向
D.既不省力,也不改变施力的方向

答案： C

14. 如图所示,在扶正被风吹倒的树木时,下列措施中最合适的是 (C)
A.绳直接系在A点
B.绳直接系在B点
C.在A点垫上橡皮,再系上绳
D.在B点垫上橡皮,再系上绳

答案： C

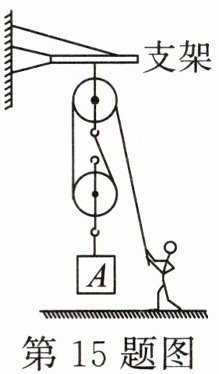

15. 在某场馆建设中,采用如图所示的装置,滑轮组悬挂在水平支架上,工人站在水平地面上,竖直向下拉动绳子自由端,使物体A在5s内匀速上升了1m。已知物体A重400N,该工人重500N,两个滑轮质量相等,不计滑轮组的绳重和摩擦,滑轮组的机械效率为80%。关于该过程,下列说法正确的是 (D)

A.水平地面对工人的支持力为300N
B.动滑轮重为50N
C.人对绳子拉力的功率为120W
D.支架受到滑轮组的拉力为850N

答案： D

16. 如图所示,吊篮的重力为400N,动滑轮重力为50N,定滑轮重力为40N,人的重力为600N,人在吊篮里拉着绳子不动时需用力 (C)
A.218N
B.220N
C.210N
D.236N

答案： C

17. 如图,某同学用F= 300N的力将重为400N的物体从斜面底端匀速拉到顶端,斜面的高为3m,底边为4m,斜面的机械效率为 (B)
A.93.75%
B.80%
C.56.25%
D.45%

答案： B

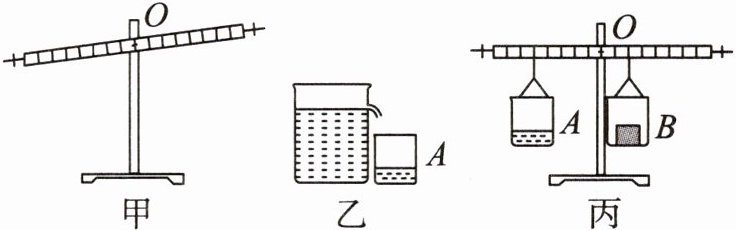

18. (德阳)如图所示为“利用杠杆测量玉石密度”的实验。

(1)如图甲所示,要使杠杆在水平位置平衡,应将平衡螺母向右(选填“左”或“右”)调节。
(2)如图乙所示,在溢水杯中装满水,将玉石缓慢浸没在水中,让溢出的水全部流入小桶A中,此时小桶A中水的体积等于(选填“大于”“小于”或“等于”)玉石的体积。
(3)将玉石从溢水杯中取出,擦干后放入另一相同小桶B中,将装有水和玉石的A、B两个小桶分别挂在已水平平衡的杠杆两端,移动两小桶在杠杆上的位置,直到杠杆在水平位置恢复平衡,如图丙所示。此时小桶A、B的悬挂点离支点O的距离分别为10cm和4cm,若不考虑小桶重力,$\rho_{水}= 1.0×10^{3}kg/m^{3}$,则该玉石密度的测量值为$2.5× 10^{3}$kg/m^3。
(4)若考虑小桶重力,则玉石的实际密度值比上述测量值偏大(选填“偏大”“偏小”或“相等”)。

答案：
(1)右
(2)等于
(3)$2.5× 10^{3}$
(4)偏大
