《2025年高中物理补充习题必修第三册》

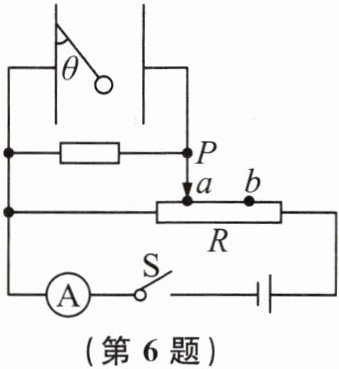

6. 竖直放置的一对平行金属板的左极板上，用绝缘线悬挂了一个带负电的小球，将平行金属板按如图所示的电路连接，开关闭合后绝缘线与左极板间的夹角为$\theta$.当滑动变阻器$R$的滑片在$a$位置时，电流表的读数为$I_{1}$，夹角为$\theta_{1}$；当滑片在$b$位置时，电流表的读数为$I_{2}$，夹角为$\theta_{2}$，则( )

A. $\theta_{1}＜\theta_{2}$，$I_{1}＜I_{2}$
B. $\theta_{1}＞\theta_{2}$，$I_{1}＞I_{2}$
C. $\theta_{1}=\theta_{2}$，$I_{1}=I_{2}$
D. $\theta_{1}＜\theta_{2}$，$I_{1}=I_{2}$

答案： A

7. 一款微型机器人的直流电动机的额定电压为$U$，额定电流为$I$，线圈电阻为$R$，将它接在电动势为$E$、内阻为$r$的直流电源的两极间，电动机恰好能正常工作.下列说法中正确的是( )
A. 电动机消耗的热功率为$UI$
B. 电源的输出功率为$I^{2}R$
C. 电源的效率为$1-\frac{Ir}{E}$
D. 电动机消耗的总功率为$EI$

答案： C

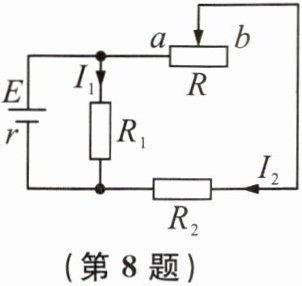

8. 在如图所示的电路中，电源的内阻$r\neq0$，$R_{1}$和$R_{2}$是两个定值电阻.当滑动变阻器$R$的滑片向$a$端移动时，电路中的电流$I_{1}$、$I_{2}$的变化情况是( )

A. $I_{1}$不变
B. $I_{1}$变大
C. $I_{2}$变大
D. $I_{2}$变小

答案： C

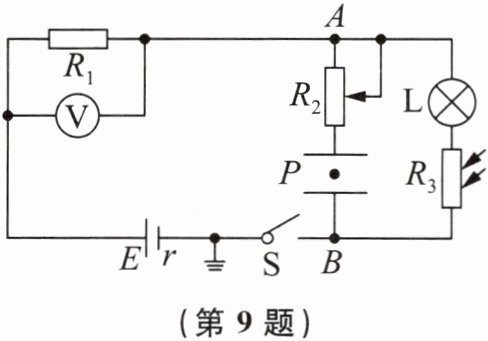

9. 在如图所示的电路中，$E$为电源，其内阻为$r$，$V$为理想电压表，$L$为阻值恒定的小灯泡，$R_{1}$为定值电阻，$R_{3}$为半导体材料制成的光敏电阻（光照越强，电阻越小），电容器两极板处于水平状态，闭合开关$S$，电容器中心$P$点有一带电油滴处于静止状态，电源负极接地，则下列说法中正确的是( )

A. 若将$R_{2}$的滑片下移，则电压表的示数增大
B. 若光照变强，则油滴会向上运动
C. 若光照变强，则灯泡变暗
D. 若将电容器上极板上移，则$P$点电势降低

答案： D

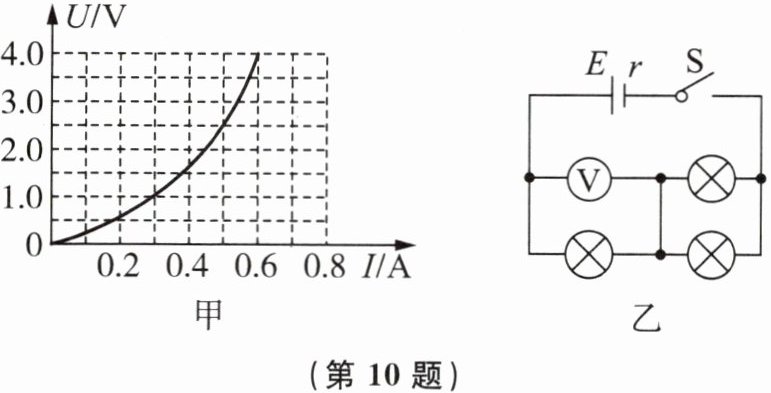

10. 某种小灯泡的$U - I$图像如图甲所示，三只完全相同的这种小灯泡连接成如图乙所示的电路，电源的内阻为$1.0\ \Omega$.若闭合开关$S$，理想电压表$V$的示数为4.0 V，则( )

A. 外电路的总电阻为6.7 $\Omega$
B. 电源的电动势为5 V
C. 电源消耗的热功率为3.0 W
D. 电源的效率为89.3％

答案： D
