《2025年高中物理补充习题必修第三册》

6. 如图所示，图中1、2分别为电阻$R_{1}$、$R_{2}$的电流随电压变化的关系图线，则 （ ）

A. $R_{1}$和$R_{2}$串联后的总电阻的$I - U$图线应在Ⅰ区域
B. $R_{1}$和$R_{2}$串联后的总电阻的$I - U$图线应在Ⅱ区域
C. $R_{1}$和$R_{2}$并联后的总电阻的$I - U$图线应在Ⅰ区域
D. $R_{1}$和$R_{2}$并联后的总电阻的$I - U$图线应在Ⅲ区域

答案： C

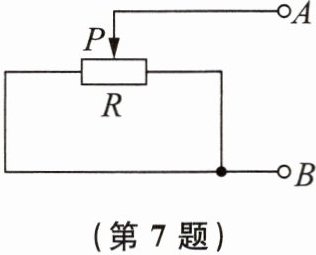

7. 如图所示，滑动变阻器的总电阻为R，导线电阻不计，当它的滑片P从左端向右端移动时，A、B间的电阻变化情况是 （ ）

A. 减小
B. 增大
C. 先减小后增大
D. 先增大后减小

答案： D

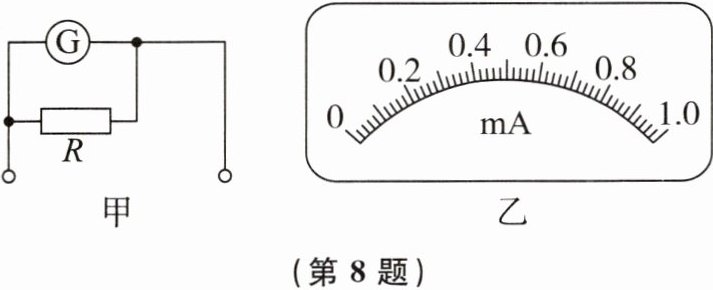

8. 如图甲所示，将一灵敏电流表G作为表头通过并联一个电阻R改装成一个量程为0.6 A的电流表，R又称分流电阻.已知电流表G的内阻$R_{g}=100\ \Omega$，满偏电流$I_{g}=1\ mA$，原表头刻度盘如图乙所示.下列对电流表的改装理解正确的是 （ ）

A. 当指针指示原表头上的刻度示数“0.25 mA”时，表示改装电流表所测电路电流为“0.20 A”
B. 表头中的电流与分流电阻R中的电流之比总是1∶600
C. 改装的电流表量程虽然变大了，但通过表头的最大电流并没有增加
D. 当所测电路总电流为0.40 A时，通过分流电阻的电流大小根据题目条件是不可求出的

答案： C

9. 如图所示的图像对应着两个导体1、2，问：
（1）两导体的阻值之比$R_{1}:R_{2}$为多少？
（2）若两个导体中的电流相等（不为零），则它们两端的电压之比$U_{1}:U_{2}$为多少？
（3）若两个导体两端的电压相等（不为零），则通过它们的电流之比$I_{1}:I_{2}$为多少？

答案： （1）3:1 （2）3:1 （3）1:3
