《2025年高中物理补充习题必修第三册》

1. 如图所示，当开关S断开时，理想电压表示数为3 V，当开关S闭合时，理想电压表示数为1.8 V，则外电阻R与电源内阻r之比为 （ ）


A. 5∶3
B. 3∶5
C. 2∶3
D. 3∶2

答案： D

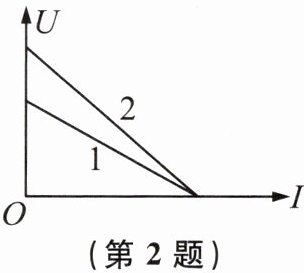

2. 如图所示为闭合电路中两个不同电源的U-I图像，则两电源的电动势和内阻的关系为 （ ）


A. E₁＜E₂，r₁＞r₂
B. E₁＝E₂，r₁＝r₂
C. E₁＜E₂，r₁＜r₂
D. E₁＞E₂，r₁＜r₂

答案： C

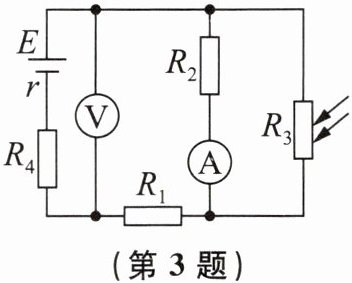

3. 在如图所示的电路中，R₃为光敏电阻，其电阻值随光照强度的增大而减小，则阴天与晴天相比，下列说法中正确的是（ ）


A. 电流表的示数较大、电压表的示数较大
B. 电流表的示数较大、电压表的示数较小
C. 电流表的示数较小、电压表的示数较小
D. 电流表的示数较小、电压表的示数较大

答案： A

4. 在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了 （ ）


A. R₁短路
B. R₂短路
C. R₃短路
D. R₁断路

答案： B

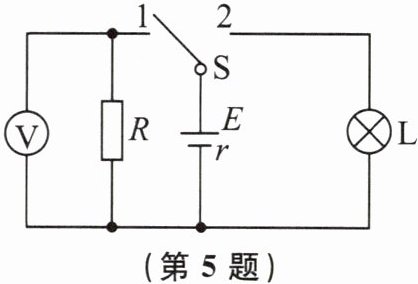

5. 如图所示，电源E＝3.2 V，电阻R＝30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W.当开关S接位置1时，电压表读数为3 V，那么当开关S接位置2时，小灯泡L的发光情况是（ ）


A. 正常发光
B. 很暗，甚至不亮
C. 不正常发光，仅比正常发光略暗一些
D. 小灯泡有可能被烧坏

答案： B
