《2025年高中物理补充习题必修第三册》

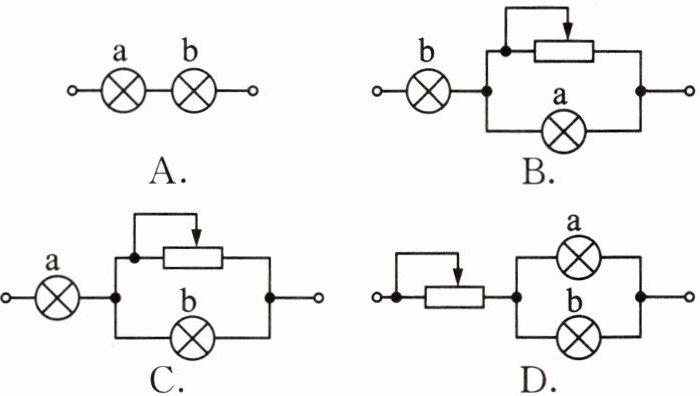

1. 有额定电压都是110 V，额定功率$P_{a}=100\ W$，$P_{b}=40\ W$的灯泡两盏.若接在电压为220 V的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是( )

答案： C

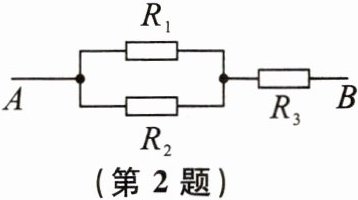

2. 三只电阻$R_{1}$、$R_{2}$和$R_{3}$按如图所示连接，在电路的$A$、$B$端加上恒定电压后，电阻$R_{1}$消耗的功率最大，则三只电阻的阻值大小关系为( )

A. $R_{1}＞R_{2}＞R_{3}$
B. $R_{2}＞R_{1}＞R_{3}$
C. $R_{3}＞R_{2}＞R_{1}$
D. $R_{1}＞R_{3}＞R_{2}$

答案： B

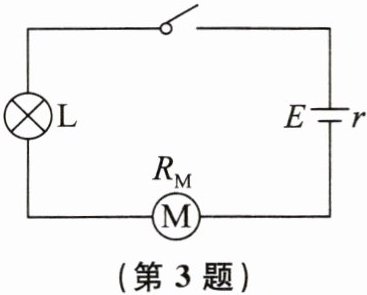

3. 在如图所示的电路中，电源电动势为12 V，内阻$r = 1\ \Omega$，灯泡$L$上标有“6 V 12 W ”字样，电动机线圈的电阻$R_{M}=0.50\ \Omega$.闭合开关后，灯泡恰好正常发光，电动机也恰好正常工作，下列判断中正确的是( )

A. 电动机的输入功率为8 W
B. 电动机的输出功率为12 W
C. 电动机的机械效率为25％
D. 电源的输出功率为24 W

答案： A

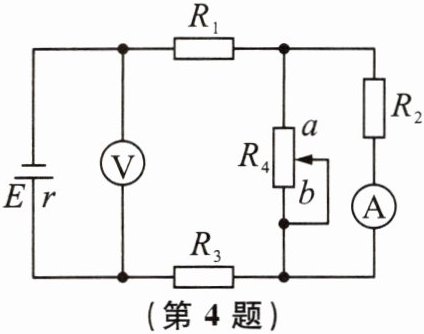

4. 在如图所示的电路中，$R_{1}$、$R_{2}$和$R_{3}$皆为定值电阻，$R_{4}$为可变电阻，电源的电动势为$E$，内阻为$r$.设电流表的读数为$I$，电压表的读数为$U$，当$R_{4}$的滑片向图中$a$端移动时( )

A. $I$变大，$U$变小
B. $I$变大，$U$变大
C. $I$变小，$U$变大
D. $I$变小，$U$变小

答案： D

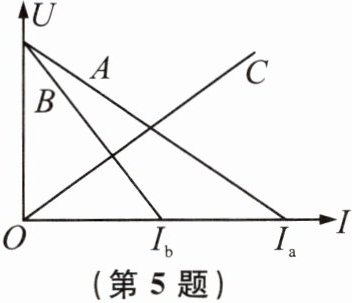

5. 电源的效率$\eta$定义为外电路电阻消耗的功率与电源的总功率之比.如图所示，直线$A$为电源$a$的路端电压与电流的关系图线，直线$B$为电源$b$的路端电压与电流的关系图线，直线$C$为电阻$R$两端的电压与电流的关系图线.将这个电阻$R$分别接到$a$、$b$两电源上，那么( )

A. $R$接到电源$a$上，电源的效率较低
B. $R$接到电源$b$上，电源的输出功率较大
C. $R$接到电源$a$上，电源的输出功率较大，电源的效率较高
D. $R$接到电源$b$上，电源的输出功率较小，电源的效率较高

答案： C
